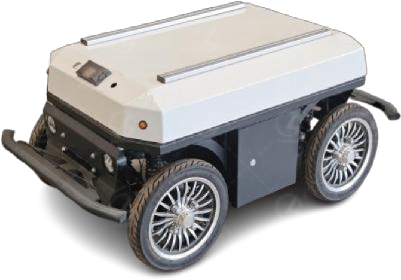

LGX-N022型小型線控底盤實訓臺
一、產品概述
小型線控底盤實訓臺是針對環境相對受限的場景測試汽車智能駕駛技術開發的教學實訓設備，該集成線控轉向、制動、驅動等核心系統，通過模塊化設計還原真實車輛底盤架構。支持原理演示、動態調試等實訓功能，配備高精度傳感器與安全防護機制，適用于院校及企業開展智能駕駛技術培訓、系統開發測試等場景，助力掌握線控底盤操作與維護技能，適配新能源及自動駕駛教學需求。
二、產品功能
1.提供精準的轉向反饋，幫助理解轉向原理及其對車輛動態的影響。
2.剎車力度和反應時間的實時監控，進行剎車性能測試和調試，增強對剎車控制的認識。
3.配備傳感器和數據采集系統，實時監測各項參數，并提供可視化界面，便于進行分析和調整。
4.設有多重安全保護措施，確保實驗過程中的安全性和穩定性。
5.附帶詳細的教學手冊和實驗指導，方便教師進行授課和學員自學。
三、實訓項目
1.整車CAN通訊數據讀取解析實驗；
2.轉向、制動、驅動功能驗證；
3.電氣電路實訓；
四、技術參數
1.底盤參數
能源類型：純電動
純電續航里程：≥50
慢充時間（小時）：4
電機額定功率（kW）：1.5
長*寬*高：1487*740*590
最高車速（km/h）：15（可根據需求設定）
軸距：800
輪距：600
底盤材質：高強度鈑金（DC01）
懸掛類型：整體橋式懸掛
輪胎規格：100/60R10
離地間隙：115
最大負載(Kg)：100
最大爬坡度：25%
轉向形式：前輪轉向
制動方式：線控液壓制動
2.電機系統參數
額定功率：1500W
最大轉矩電流（A）：40
額定電壓（V）：48
控速精度：1rpm/bit
響應速度：<100
額定轉速：3000
轉速反饋精度：1rpm/bit
3.轉向系統參數
SES機械機構重量（Kg）：5-7
ECU重量（Kg）：0.4
電機額定功率（W）：360
額定轉速：1480
電機額定扭矩（N.m）：2.36
電機額定電流（A）：52
額定工作電壓（V DC）：12
傳感器額定工作電壓（V DC）：5
ECU工作電壓（V DC）：9-15V
ECU工作功率（W）：≥100
拉桿總成外球心距A(mm)：400-1240
拉桿總成內球心距B(mm)：270/296
齒條行程C(mm)：52/65
方向盤端最大轉向角度(°)：±428/±530
安裝支架中心距D(mm)：90
外球節錐度尺寸(/)：1:8
減速機構傳動比(/)：27
線角傳動比(mm/rev)43.692
最大齒條力（N）：3000
轉向精度(°)：±1°
最大轉向速度(°/s)：400
轉向響應時間：≤100
適配前軸載荷（Kg）：≤500Kg
4.制動系統參數
SEB機械機構重量（Kg）：4.57
ECU重量（Kg）：0.4
機械件長×寬×高：299×235×178
ECU長×寬×高：111×92.75×52.5
電機額定功率（W）：120
電機額定轉速：2900
電機額定扭矩（N.m）：0.4
電機額定電流（A）：20
額定工作電壓（V DC）：12
傳感器額定工作電壓（V DC）：5
ECU工作電壓(V)：9-15V
ECU工作功率（W）：≥100
主缸直徑：22.22
最大排油量：10.97
油壓精度（Mpa）：±0.1
最大位移：20
位移精度：±1
響應時間：180
最大建壓時間：370
最大推力（N）：4200
短時駐車時間（H）：≥96
5.電池Pack參數
動力電池容量(Ah)：50
動力電池過放保護方式：保護板+繼電器方案
控制電路電池類型：電池PACK內部DCDC
額定輸出電壓（V）：48
控制電路電池額定電壓（V）：12
動力電池過充保護方式：保護板
充電方式：AC220慢充
充電時間：4
冷卻方式：自然冷卻
通訊協議：can 2.0b擴展幀
通訊速度（k/s）：250
6.無線遙控器基本參數
遙控器名稱：DJ800底盤無線遙控器
遙控器頻段：433MHz
遙控器供電方式：4×1.5V式五號干電池供電
接收機供電：12-24V DC寬壓供電
接收機通訊接口：CAN接口
遙控器操作按鍵：搖桿×2；兩段撥動開關×6；三段撥動開關×5；按鈕×2,
急停按鈕×1；
遙控器顯示器：LCD顯示屏
通訊距離：≤200M（視周圍環境而定）
五、基本配置
1.DJ800整車1套
2.無線遙控器一套
3.CAN分析儀
