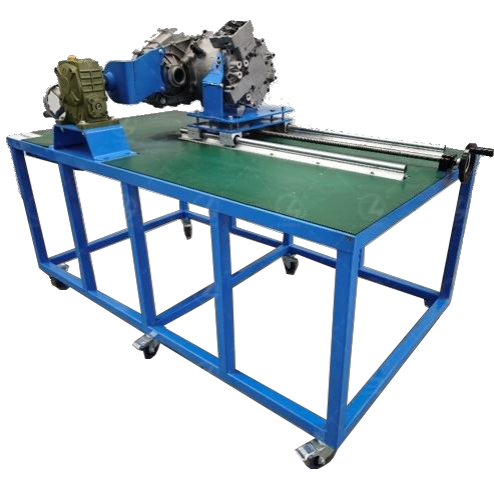

LGX-N014型電機減速器裝調實訓平臺

一、產品概述

電機減速器裝調平臺由移動平臺和電機減速器組成，內部集成：驅動電機、減速器、差速器。支持開展電機、減速器、差速器裝拆檢測及靜態調試維修內容。適用于新能源汽車相關專業的教學。

二、產品功能

1.展示電機、減速器組成及工作原理。

2.能夠進行電機、減速器裝拆。

3.能夠進行驅動電機靜態檢測。

三、實訓項目

1.減速器拆卸與安裝。

2.驅動電機冷卻液回路密封性檢查。

3.電機旋轉變壓器及溫度傳感器檢測。

4.電機冷態絕緣電阻檢測。

5.傳動軸調整墊片測量計算。

四、技術參數

尺寸：1700*960*1260mm

1、永磁同步電機

額定功率（kW）：50

最大功率（kW）：120

額定功率（kW）：50

最大功率（kW）：120

額定轉速：4000

額定轉矩（N.m）：120

額定電壓：350V

絕緣等級：H

防護等級：IP67

冷卻形式：水冷

2、移動平臺

前端蓋托盤：500*350*200mm

齒輪托盤：70*150*710mm

輪腳型號：福馬GD-80F

輪腳承載：550公斤

支持前端蓋，齒輪平穩放置，減速器可實現一自由度翻轉，采用手輪轉動，回轉靈活。帶有自鎖腳輪，可實現平臺移動與鎖止

五、基本配置

1.驅動電機

2.移動平臺

3.減速器端蓋托盤

4.齒輪托盤
