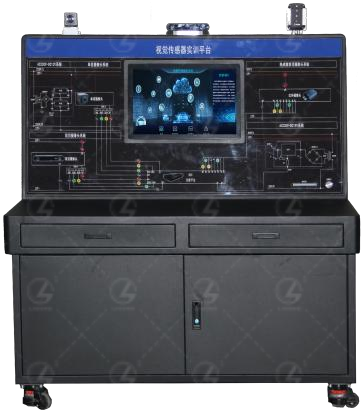

LGX-N019型視覺傳感器實訓臺
一、產品概述
視覺傳感器實訓臺由單目攝像頭、雙目攝像頭、紅外攝像頭、計算平臺、人機交互系統等組成，配置雙實操工位，工位繪制電路圖和安裝信號檢測端子。搭載19寸工業專用顯示器、配置可調節的相機安裝支架，可以進行車載單目、雙目、紅外攝像頭的裝配、調試、標定、測試、數據解析、算法驗證和故障檢修等實訓。實現車載攝像頭的結構原理、行人識別、交通標志識別、交通信號燈識別、車道線識別、紅外夜視等功能的教學。適用于智能網聯汽車相關專業視覺傳感器的教學科研。
二、產品功能
1.展示單目攝像頭、雙目攝像頭、紅外攝像頭的工作原理。
4.能夠進行單目攝像頭、雙目攝像頭、紅外攝像頭的裝配操作。
5.能夠進行單目攝像頭、雙目攝像頭、紅外攝像頭的調試操作。
6.能夠進行單目攝像頭、雙目攝像頭、紅外攝像頭的標定操作。
7.能夠進行單目攝像頭、雙目攝像頭、紅外攝像頭的性能測試。
8.能夠進行單目攝像頭、雙目攝像頭、紅外攝像頭的數據解析。
9.能夠進行單目攝像頭、雙目攝像頭、紅外攝像頭的算法驗證。
10.能夠設置單目攝像頭、雙目攝像頭、紅外攝像頭故障檢修。
11.能夠?qū)崿F(xiàn)行人識別、交通標志識別、交通信號識別、車道線識別的功能測試驗證。
12.能夠?qū)崿F(xiàn)紅外夜視功能的測試驗證。
13.人機交互界面具備標定模塊，通過標定模塊可對單目相機、紅外相機、雙目相機配置標定。
14.具備智能化故障設置及考核功能，可對主要信號電路設置斷路、短路、偶發、接觸不良故障。
15.提供3種車載相機結構原理、裝配調試及標定測試等配套教學資源。
三、實訓項目
1.單目攝像頭、雙目攝像頭、紅外攝像頭的結構認知。
2.單目攝像頭、雙目攝像頭、紅外攝像頭的裝配。
3.單目攝像頭、雙目攝像頭、紅外攝像頭的調試。
4.單目攝像頭、雙目攝像頭、紅外攝像頭的標定。
5.單目攝像頭、雙目攝像頭、紅外攝像頭的數據解析。
6.單目攝像頭、雙目攝像頭、紅外攝像頭故障檢修。
7.單目攝像頭、雙目攝像頭、紅外攝像頭目標識別功能的調試和測試。
8.基于單目相機的行人車輛識別、交通標識識別、車道線識別等功能測試。
9.基于雙目深度視覺的障礙物距離測試包含行人識別、車輛識別、交通標識識別等功能測試。
四、技術參數
1.單目攝像頭
像素大?。?920*1080
幀率：1920*1080\30fps、1280*720\30fps、640*480\30fps
信噪比：40dB
功率：1.5W
工作電壓：5V
工作電流：150mA
分辨率：640*480、1280*720、1280*1024、1920*1080
輸出格式：MJPG\YUY2
影像處理：自動曝光ACE\自動白平衡AEB\自動增益AGC
對焦方式：定焦\手動調焦
接口：USB2.0
支持協議：支持標準UVC通信協議
工作溫度：0~60℃
低照度：0.01 lux
動態范圍：76 dB
2.雙目攝像頭
基線：12CM
鏡頭焦距：8mm
動態范圍：120DB
分辨率：1280×720
測距范圍：3m-100m
圖像輸出格式：YUV422
視場角：水平38°、垂直21°
可調俯仰角度：70°-90°
IMU：包含3軸陀螺儀和3軸加速度計
3.紅外攝像頭
紅外分辨率：256×192@12μm
熱靈敏度：45mK@30°C
熱成像鏡頭3.2mm;56°×42°
測溫范圍：低溫模式:-20°C到150°C,高溫模式:-20°C到550°C
測溫精度:±2°C或±2%(取大值)
視頻壓縮標準：H.265;H.264;MJPEG三種標準切換設置
網絡協議：IPv4/IPv6,HTTP,SMTP,RTSP,TCP,DHCP,ONVIF(支持自動
搜索設備,RTSP視頻流,設備控制)
電源接口:DC12V±25%POE(802.3 at)
網絡接口:1個,100M/1000M以太網口
工作溫度:-30°C~+60°C
功耗:3.5W
4.顯示屏
輸入端口：HDMI，VGA，DVI
屏幕尺寸：19.1寸
屏幕類型：TFT LCD
屏幕比例：16：10
亮度：300nit
對比度：1000:1
響應時間：6.5ms
顯示色彩：16.7M
清晰度：1440*900
控制方法：鼠標
電源：12V/4A
總功率：35W
產品重量：5KG
工作溫度：-10℃-60℃
5.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓：AC220V
設備規格：165*259.5*45.6mm（長*寬*高）
6.實訓臺參數
能源類型：220V AC
尺寸：1300*730*1400mm
移動與固定：采用福馬輪，調節螺母切換移動和固定狀態
五、基本配置
1.實訓臺架
2.CAN分析儀
3.單目攝像頭
4.鍵盤
5.顯示器
6.雙目攝像頭
7.鼠標
8.上電開關
9.紅外線攝像頭
10.計算平臺
11.USB3.0擴展
12.繼電器模塊
13.插線板
