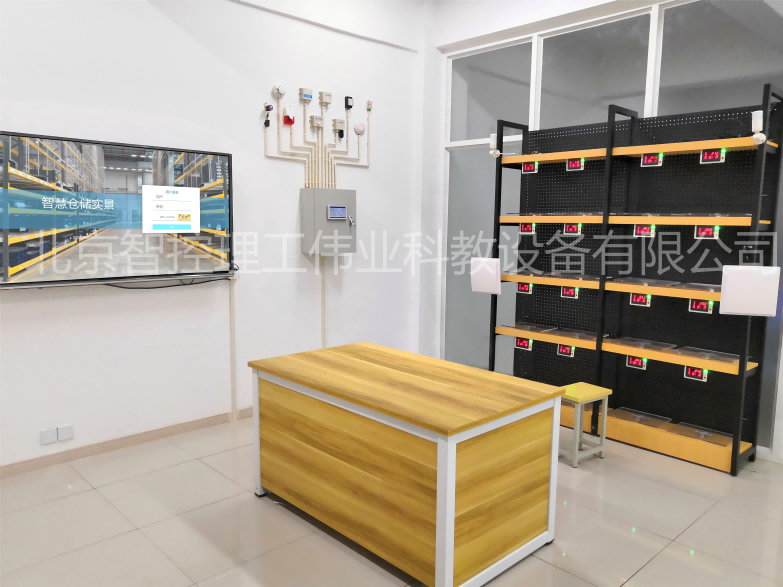

LGWL-CK01型智能倉儲應用實訓系統
一、系統簡介
智能倉儲應用實訓系統采用精準的傳感器采集技術和RFID技術，結合工業現場總線的穩定傳輸以及B/S架構瀏覽器便捷訪問的優勢，實現貨物的入庫、上架、盤點、下架、出庫、操作人員管理以及倉庫環境實時監測，達到人員操作實時記錄、貨物周轉精準定位、庫位信息動態更新、庫位狀態實時顯示的目的。
二、技術參數
（一）總體要求
1. 采用傳感器采集技術、RFID技術、Android應用開發技術、Web應用開發技術等，結合工業現場總線的穩定傳輸和B/S架構便捷的瀏覽器訪問，實現貨物的入庫、上架、盤點、下架、出庫，倉儲環境的實時監測，操作人員的管理，達到貨物周轉定位、庫位信息動態更新、庫位狀態實時顯示的目的。
2.可對倉儲庫位、貨物名稱、倉儲環境傳感器生成標識，并將采樣數據接入標識解析平臺，支持掃碼解析。
3.能夠滿足物聯網專業倉儲應用項目實訓開發。
（二）基礎框架
1.貨架（1個）16庫位，鋼木結構，尺寸：930mm×380mm×225mm
（三）硬件資源
1）主控硬件
1.工業以太網網關（1個）
要求采用Cortex-A9四核處理器，CPU主頻最大可調至1.4GHz，帶寬32位，800MHz的1GB DDR3內存，不小于8GB的EMMC Flash存儲空間，含Mail-400 3D圖形加速器GPU，符合OpenGL ES2.0標準；
2.管理終端（1個）
包含臺式主機、鍵盤、鼠標、顯示屏等；
3. 無線路由器（1個）
支持 IEEE 802.11a、 IEEE 802.11b、IEEE 802.11g、 IEEE 802.11n 等傳輸協議。
2）稱重模塊
1.稱重傳感器（16個）
量程1-10KG，額定輸出：2.0mv/v%5，全橋電路，DC12V供電
2.四通道稱重變送器（4個）
可接入4路稱重傳感器數據，支持2點標定，二次曲線擬合校正非線性，有效差分電壓≤±12mV，24bit高分辨率，標準Modbus-RTU協議，最多支持255個設備地址,通信距離1000米，DC12V供電
3.庫位分揀電子標簽（16個）
2行5位數碼管，顯示庫位編號，庫位物品數量，待取貨數量，板載5路開關量輸出，100mA，紅藍指示燈，RS485總線，標準ModbusRTU協議，支持按鍵更改設備地址，DC12V供電。
3）識別模塊
1.四通道超高頻讀卡器（1個）
2.圓極化天線（2個）
3.桌面高頻讀卡器（1個）
4.UHF二維碼手持機（1個）
5.高頻電子標簽（4張）
6.超高頻標簽（16張）
4）環境監測模塊
1.溫濕度傳感器（1個）
2.紅外對射傳感器（1個）
3.開關量控制模塊（1個）
4. 貨架信號燈（1個）
5. WiFi網絡攝像頭（1個）
（四）軟件資源
1.管理終端操作系統
搭載ubuntu16.04操作系統，內置tomcat web服務器、MQTT代理服務器、MYSQL關系型數據庫，及其他網絡傳輸服務器。
2.智能倉儲標識解析管理平臺
B/S架構，Java Web開發，SpringMVC框架，后臺Mysql關系型數據庫設計，MQTT服務器，支持MQTT協議、HTTP協議。
瀏覽器訪問，具有倉儲管理、數據程序、系統設置、標識解析平臺查詢?nèi)齻€(gè)功能板塊，與網關配合，實現人員錄入，庫位存放物品綁定，庫位編號及名稱錄入，物品容量設置等初始化功能，具有貨物的入庫、上架、盤點、下架、出庫、操作人員管理以及倉庫環境實時監測功能，實現標識自動分配、標識注冊、標識信息更新、標識刪除的功能。
3.智能倉儲網關應用軟件
Android軟件編程，具備網關協議轉換功能，可將ModbusRTU協議轉換為MQTT協議接入管理平臺。
可實現系統初始化，庫位輪詢時間設置，庫位稱重與去皮校準，后臺與管理平臺、手持機實現協同處理控制庫位分揀電子標簽動態更新，庫位稱重?cái)?shù)據平臺接入，倉儲監測傳感器數據轉發、服務器連接狀態顯示等功能。
4.智能倉儲手持機應用軟件
Android軟件編程，支持MQTT消息發布訂閱。
具有讀取貨物UHF標簽，實現收貨驗貨、上架掃標簽、下架掃標簽、MQTT發布標簽內容消息的功能。
三、課程資源
|
章節
|
課程
|
|
設備或軟件的裝調
|
庫位傳感器的裝調與維護（校準）
|
|
電子顯示標簽的裝調與維護
|
|
|
倉儲環境傳感器的安裝調試
|
|
|
超高頻讀卡器的安裝調試
|
|
|
手持機應用APP的安裝
|
|
|
本地網關應用APP的安裝
|
|
|
PC服務器環境的配置
|
|
|
工業現場總線網絡
|
現場總線布線說明
|
|
Modbus RTU協議
|
|
|
網關APP協議分析與轉發
|
Android UI開發
|
|
串口開發
|
|
|
Modbus RTU協議解析
|
|
|
數據庫開發
|
|
|
主流物聯網協議MQTT的應用
|
|
|
Restful開發接口應用
|
|
|
庫位輪詢顯示
|
|
|
WEB應用開發
|
HTML+CSS+JavaScript界面開發
|
|
Java應用程序開發
|
|
|
JDBC數據庫編程
|
|
|
Spring+SpringMVC+Mybatis環境搭建
|
|
|
MQTT消息訂閱開發
|
|
|
用戶登錄應用開發
|
|
|
倉儲系統實訓
|
出入庫驗貨實驗
|
|
庫位盤點顯示實驗
|
|
|
貨物上下架實驗
|
