LGJZ-141B型傳感器與檢測技術實驗裝置(18種傳感器)

一、概述：

LGJZ-141B型傳感器與檢測技術實驗裝置(18種傳感器)是根據《中華人民共和國教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業學校的教學和實訓要求和結合生產實際和職業崗位的技能要求，研制和開發的產品。

LGJZ-141B型傳感器與檢測技術實驗裝置(18種傳感器)適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
二、主要結構：

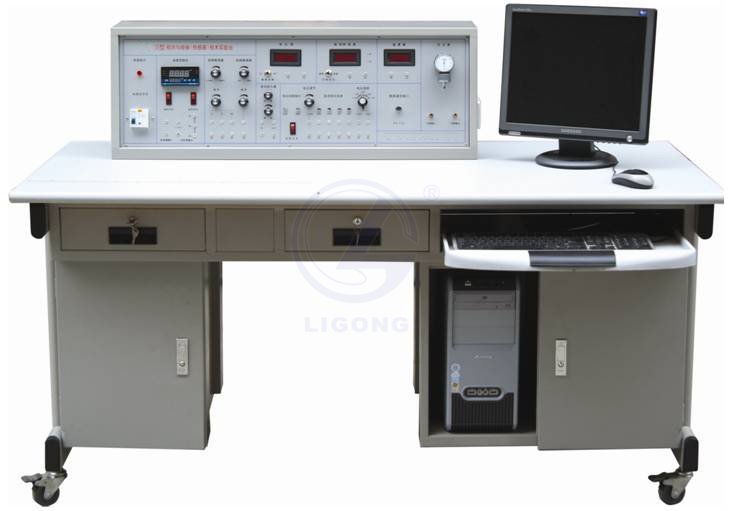

LGJZ-141B型傳感器與檢測技術實驗裝置(18種傳感器)由實驗桌，實驗臺，傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件組成。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。每個獨立傳感器上印有原理圖與接線口，方便實驗，而且老師可以帶到課堂上講課用。

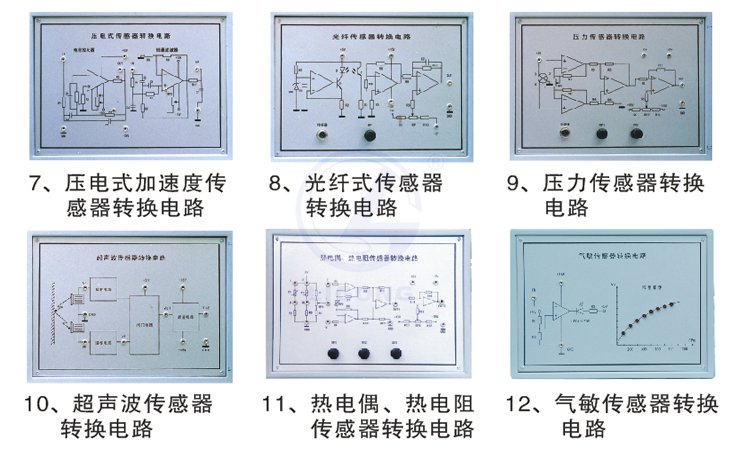

3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，有助于學生增加感性認識、提高實驗效果。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、可根據用戶要求，或增或減實驗項目。
三、主要技術參數：
（一）顯示儀表要求：
1、實訓臺提供四組直流穩壓電源：±5V、±15V輸出，，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，*大輸出電流0.5A。
3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。
6、溫度表：0-150℃度，精度1%。
7、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
8、機械式壓力表：0-40Kpa，精度2%。
（二）三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
（三）數據采集卡及處理軟件：
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等等。
四、技術參數：

輸入電源	AC220V 50Hz	直流電源	±5V ±15V
直流電源	±2V~±10V	直流電源	2 V ~24V
穩壓系數	±1%	電壓紋波	≤10mV
非線性誤差	≤5%	測量精度	≤1%
功耗	100VA	輸出電流	1A

五、傳感器種類及技術指標：

序號	實 驗 模塊	傳感器名稱	量程	精度
1	電阻與霍爾式傳感器模塊	電阻式傳感器	± 2mm	± 1.5%
2	電阻與霍爾式傳感器模塊	霍爾式傳感器	≥ 2mm	0.2%
3	電容式傳感器模塊	電容式傳感器	± 5mm	± 3%
4	電感式傳感器模塊	電感式傳感器	± 5mm	± 2%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤ 1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥ 1mm	± 3%
7		渦流測速傳感器	0-2400轉/分	≤ 1.5%
8	溫度式傳感器模塊	溫度式傳感器	0-100℃	± 2%
9		磁電式傳感器		0 .5V/m
10		磁電測速傳感器	0-2400轉/分	≤ 1.5%
11	壓電式加速度傳感器模塊	壓電式加速度傳器	1-30Hz	± 2%/s
12	光纖式傳感器模塊	光纖式傳感器	≥1.5mm	± 1.5%
13	壓阻式壓力傳感器模塊	壓力傳感器	0-50kpa	± 2%
14		氣敏傳感器	50-200ppm
15		濕敏傳感器	10-95%RH	± 5%
16		霍爾式測速傳感器	0-2400轉/分	± 1.5%
17		轉速傳感器	0-2400轉/分	≤ 1.5%
18		熱電偶、熱電阻傳感器實驗儀	0-100℃	± 3%
19		K型熱電偶	0-100℃	± 3%

六、傳感器配備清單：

序號	器件名稱	單位	數量	序號	器件名稱	單位	數量
1	電阻式霍爾式傳感器轉換電路	塊	1	22	壓力傳感器	個	1
2	電容式傳感器轉換電路	塊	1	23	氣敏傳感器	個	1
3	電感式傳感器轉換電路	塊	1	24	濕敏傳感器	個	1
4	光電式傳感器轉換電路	塊	1	25	霍爾式轉速傳感器	個	1
5	渦流式傳感器轉換電路	塊	1	26	轉速傳感器	個	1
6	溫度式傳感器轉換電路	塊	1	27	熱電偶、熱電阻傳感器實驗儀	個	1
7	壓電加速度式傳感器轉換電路	塊	1	28	K型熱電偶	個	1
8	光纖式傳感器轉換電路	塊	1	29	測微器	把	1
9	壓力傳感器轉換電路	塊	1	30	壓力表	只	1
10	電阻式傳感器	個	1	31	位移臺架	個	1
11	電容式傳感器	個	1	32	光纖位移臺架	個	1
12	霍爾式傳感器	個	1	33	橡皮氣囊	個	1
13	電感式傳感器	個	1	34	三通管	個	1
14	光電式傳感器	個	1	35	鐵片、銅片、鋁片各一	個	3
15	渦流式傳感器	個	1	36	溫度計0-100℃	支	1
16	渦流測速傳感器	個	1	37	Φ8×4磁鋼	塊	1
17	溫度式傳感器	個	1	38	說明書實驗指導書	本	1
18	磁電式傳感器	個	1	39	連接導線	根	25
19	磁電測速傳感器	個	1	40	微機連接線	根	1
20	壓電加速度式傳感器	個	1	41	數據采集處理軟件	盤	1
21	光纖式傳感器	個	1	42

七、實驗項目：（帶※號為思考實驗）

實驗一電阻式傳感器的單臂電橋性能實驗
實驗二電阻式傳感器的半橋性能實驗
實驗三電阻式傳感器的全橋性能實驗
實驗四電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五電阻式傳感器的振動實驗*
實驗六電阻式傳感器的電子秤實驗*
實驗七變面積式電容傳感器特性實驗
實驗八差動式電容傳感器特性實驗
實驗九電容傳感器的振動實驗*
實驗十電容傳感器的電子秤實驗*
實驗十一差動變壓器的特性實驗
實驗十二自感式差動變壓器的特性實驗
實驗十三差動變壓器的振動實驗*
實驗十四差動變壓器的電子秤實驗*
實驗十五光電式傳感器的轉速測量實驗
實驗十六光電式傳感器的旋轉方向測量實驗
實驗十七接近式霍爾傳感器實驗
實驗十八霍爾傳感器的轉速測量實驗

實驗十九渦流傳感器的位移特性實驗
實驗二十被測體材質對渦流傳感器特性的影響實驗
實驗二十一渦流式傳感器的振動實驗*
實驗二十二渦流式傳感器的測速測量實驗
實驗二十三溫度傳感器及溫度控制實驗（AD590）
實驗二十四磁電式傳感器的特性實驗
實驗二十五磁電式傳感器的測速實驗
實驗二十六磁電式傳感器的應用實驗*
實驗二十七壓電加速度式傳感器的特性實驗
實驗二十八光纖傳感器的位移特性實驗
實驗二十九光纖傳感器的振動實驗
實驗三十光纖傳感器的轉速測量實驗
實驗三十一壓阻式壓力傳感器的特性實驗
實驗三十二壓阻式壓力傳感器的差壓測量實驗*
實驗三十三氣敏傳感器的原理實驗
實驗三十四濕度式傳感器原理實驗
實驗三十五 K型熱電偶的溫度控制實驗
