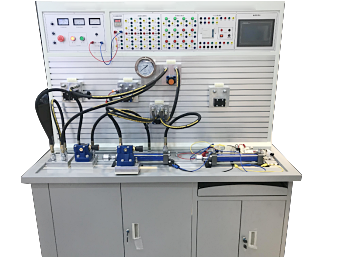

LG-SYY21型液壓傳動與PLC控制實訓裝置
一、技術指標
LG-SYY21型 液壓傳動與PLC控制實訓裝置（工業元件）采用工業液壓元件、集各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
LG-SYY21型 液壓傳動與PLC控制實訓裝置（工業元件）采用工業液壓元件、集各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：≤2kVA。
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)．
5、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
6、電機：額定電壓380V．額定功率1.5kW，絕緣等級B
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
8、PLC主機：PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
9、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。通過機械控，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的液壓實驗臺。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉液壓實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢?cè)O(shè)備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、設備清單
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：≤2kVA。
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)．
5、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
6、電機：額定電壓380V．額定功率1.5kW，絕緣等級B
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
8、PLC主機：PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
9、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。通過機械控，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的液壓實驗臺。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉液壓實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢?cè)O(shè)備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、設備清單
|
序號
|
型號/規格
|
名稱
|
數量
|
單位
|
|
1
|
|
實訓臺
|
1
|
個
|
|
2
|
1520×700×1750（mm）
|
實訓桌
|
1
|
張
|
|
3
|
380V、24V
|
電源模塊
|
1
|
塊
|
|
4
|
|
按鈕模塊
|
1
|
塊
|
|
5
|
|
繼電器控制模塊
|
1
|
塊
|
|
6
|
|
電磁閥電控模塊
|
1
|
塊
|
|
7
|
三菱FX1S-20MR
|
PLC模塊
|
1
|
塊
|
|
8
|
無線智能實驗室管理考核系統
|
WIFI管理器
|
1
|
套
|
|
9
|
2FRM6-31B/15QB
|
二通流量閥（調速閥）
|
2
|
只
|
|
10
|
3WE6A61B/CG24N9Z5L
|
二位三通電磁換向閥
|
2
|
只
|
|
11
|
4WE6C61B/CG24N925L
|
二位四通電磁換向閥
|
1
|
只
|
|
12
|
4WMM6C50BF
|
二位四通手控?fù)Q向閥
|
1
|
只
|
|
13
|
4WE6E61B/CG24N9Z5L
|
三位四通電磁換向閥（O）
|
1
|
只
|
|
14
|
4WE6J61B/CG24N9Z5L
|
三位四通電磁換向閥（M）
|
1
|
只
|
|
15
|
DRVP10-1-10
|
單向節流閥
|
1
|
只
|
|
16
|
RVP10-10B
|
單向閥
|
1
|
只
|
|
17
|
DB10-1-50B/100U
|
先導式溢流閥
|
1
|
只
|
|
18
|
DBDH6P10B/100
|
直動式溢流閥
|
1
|
只
|
|
19
|
DZ10-1-30B/100
|
先導式單向順序閥
|
1
|
只
|
|
20
|
DR10-4-50B/100Y
|
先導式減壓閥
|
1
|
只
|
|
21
|
SV10PA2-30B
|
液控單向閥
|
2
|
只
|
|
22
|
HED40P15/100Z14L24
|
壓力繼電器
|
2
|
只
|
|
23
|
|
三通
|
4
|
只
|
|
24
|
|
四通
|
3
|
只
|
|
25
|
MOB40-200
|
雙作用油缸（臥式帶桿頭）
|
2
|
只
|
|
26
|
YN-100ZQ/10MPa
|
耐震壓力表
|
1
|
只
|
|
27
|
|
行程開關
|
4
|
只
|
|
28
|
膠管
|
M16*1.5/8I-W-0.5M(裝好快捷接頭)
|
10
|
根
|
|
29
|
|
M16*1.5/8I-W-0.7M(裝好快捷接頭)
|
15
|
根
|
|
30
|
M16*2.4
|
O型圈
|
2
|
個
|
|
31
|
11*1.9
|
O型圈
|
3
|
個
|
|
32
|
|
電機電源線（制作好）三相四線電線
|
1
|
根
|
|
33
|
|
油箱鐵盤（一個為平一個為彎）
|
1
|
個
|
|
34
|
油箱
|
泵站
|
1
|
個
|
|
35
|
三菱
|
編程電纜
|
1
|
條
|
|
36
|
|
液壓實訓說明書
|
1
|
冊
|
|
37
|
|
三菱編程軟件及程序
|
1
|
盤
|
|
38
|
|
工具
|
1
|
套
|
五、實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
