CLG-119型《機械基礎》示教陳列柜

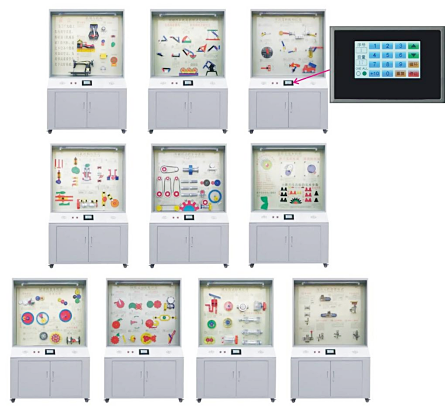

CLG-119型《機械基礎》示教陳列柜（CD解說）共分十個柜和一個電腦控制臺，聲控同步演示，采用單驅動由電腦或電子設備控制運轉演示可由VCD控制順序自動運行講解，又能根據教材教學需要遙控任意選擇進行單獨演示。模型材料采用進口有機板制造，板面附有銀滌綸不干膠作必要的圖表和文字說明，演示形象逼真，運行可靠。
CLG-119型《機械基礎》示教陳列柜內容如下：
|
序號和名稱
|
柜 內 模 型 內 容
|
|
主控臺
|
微電腦控制系統、 DVD 、功放、音箱、電源控制面板
|
|
第 1 柜、
機器的組成及特征 |
內燃機、蒸汽機、縫紉機、運動副 (6 件 )
|
|
第 2 柜、
鉸鏈四桿機構的形式與應用 |
五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
|
|
第 3 柜、
平面連桿機構應用 |
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪 w 、不同鎖合方式的凸輪 b 、不同鎖合方式的凸輪 c 、不同鎖合方式的凸輪 e 、不同鎖合方式的凸輪 f
|
|
第 4 柜、
凸輪機構的形式 |
矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
|
|
第 5 柜、
機械傳動的各種類形 |
同步帶、張緊輪裝置 a 、張緊輪裝置 b 、帶的定期張緊裝置 ( 滑道式 ) 、帶的定期張緊裝置 ( 擺架式 ) 、帶的自動張緊裝置、 V 帶輪的結構 (4 件 )
|
|
第 6 柜、
齒輪的基本性質 |
鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式 (3 件 ) 、鏈輪結構、鏈傳動的張緊 (2 件 )
|
|
第 7 柜、
輪系的基本性質 |
內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動
|
|
第 8 柜、
間歇運動原理應用 |
齒輪各部分名稱 (3 件 ) 、斜齒條的壓力角、漸開線的形成、輪齒折斷 a 、 b 、齒面點蝕、齒面膠合、齒面磨損、漸開線曲面形成 (2 件 ) 、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸 (2 件 ) 、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪
|
|
第 9 柜、
液壓傳動原理應用 |
定軸齒輪系 (2 件 ) 、平面行星齒輪系 a 、 b 、空間行星齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪系
|
|
第 10 柜、
液壓傳動原理應用 |
套筒聯軸器、凸緣聯軸器、多片式摩擦離合器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、滾柱式超越離合器、板彈簧
|
規格：1250×430×1800mm
