利用煙流法觀察空氣流過物體周圍的流動形態。

二、主要配置：

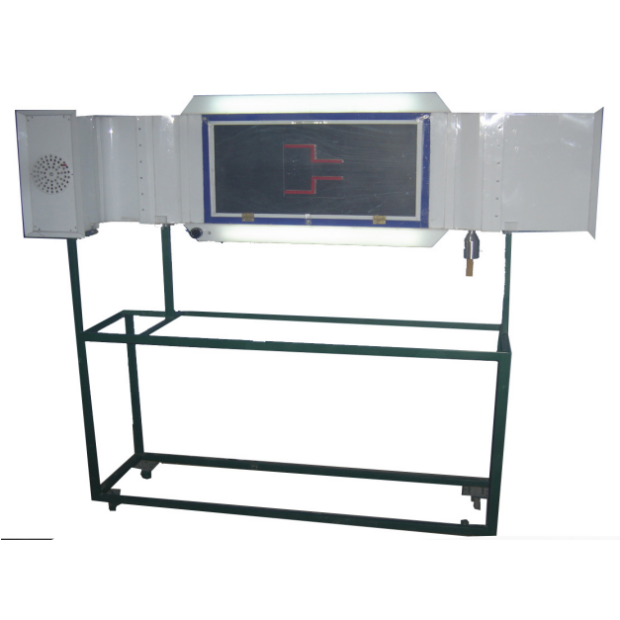

有機玻璃風洞、發煙器，煙線分配器、試件、照明裝置、不銹鋼支架。

三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、有機玻璃風洞分三段：穩流段、試驗段、出流段，有機玻璃制作。
3、有機玻璃試件：機翼、圓柱體、突擴、突縮。
4、軸流式風機：風量3L/min,功率30W.
5、燈光照明，煙氣流線清晰可見，動態效果好，圖像生動直觀。
6、引風機使風洞內的空氣流通，導直煙流，煙氣流速可調節。
7、框架為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
8、外形尺寸：1600×450×1600mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
