LGGD-S700K型提速道岔S700K轉轍機實訓演練平臺
一、設備概述

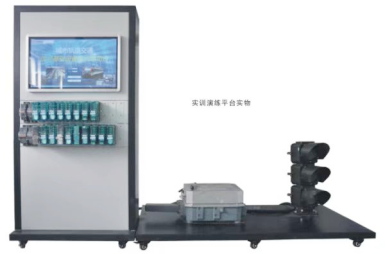

LGGD-S700K型 提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。
LGGD-S700K型 提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。

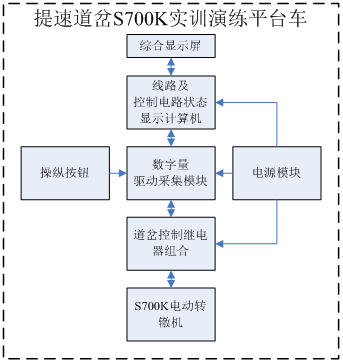

二、平臺各部件間接口如下圖所示
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機結構培訓和教學。
三、軟件界面

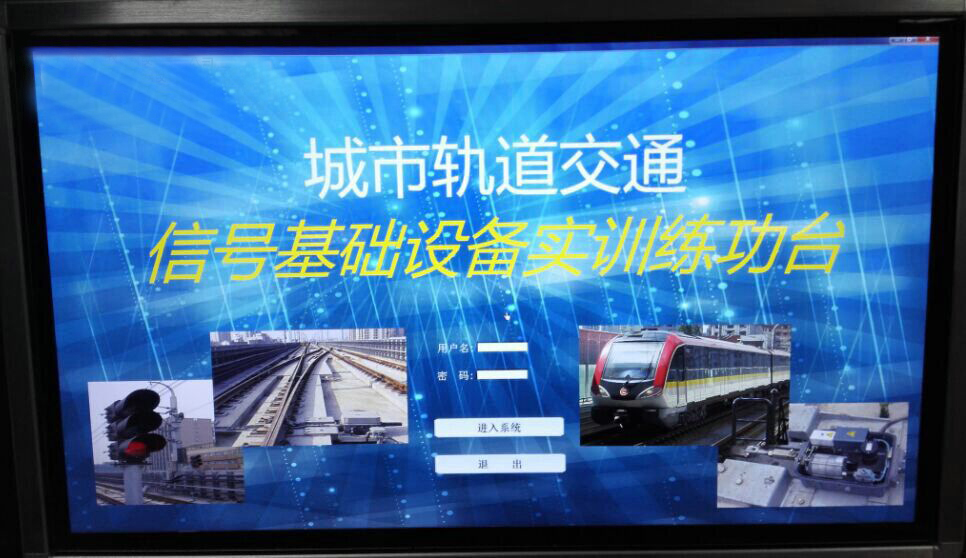

1、上位機登錄界面

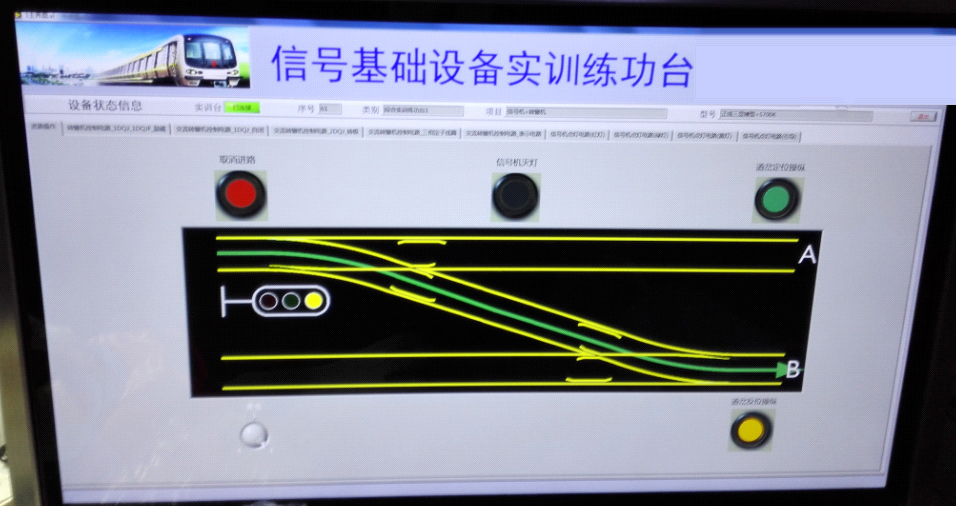

2、上位機道岔和信號操作界面

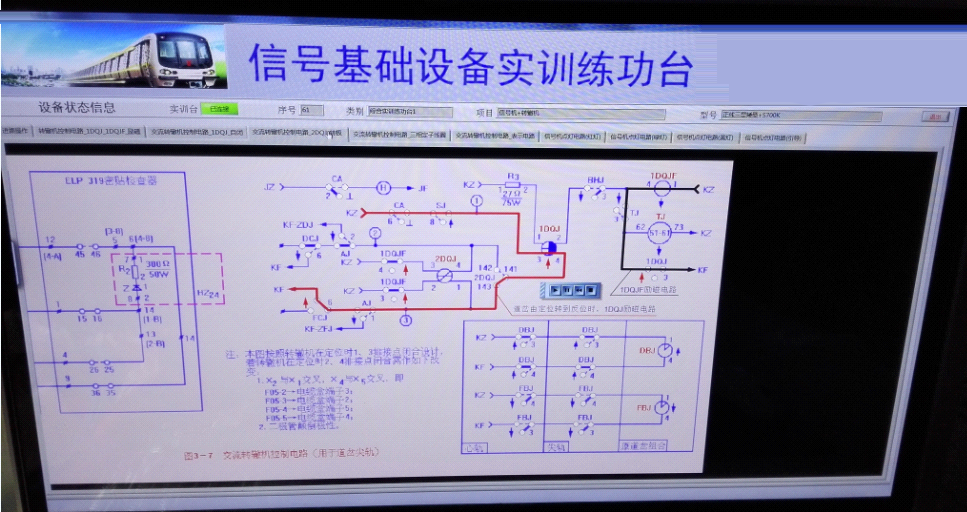

3、上位機電路演練界面
四、配置清單
三、軟件界面
1、上位機登錄界面
2、上位機道岔和信號操作界面
3、上位機電路演練界面
四、配置清單
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
S700K轉轍機控制定型組合繼電器
|
個
|
10
|
|
3
|
轉轍機
|
S700K三相交流電動轉轍機
|
臺
|
1
|
|
4
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
5
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
6
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
7
|
24V電源模塊
|
供給信號繼電器
|
臺
|
1
|
|
8
|
AC220V轉三相交流380V電源模塊
|
S700K轉轍機動作
|
臺
|
1
|
|
9
|
斷路器
|
|
|
4
|
|
10
|
練功平臺車
|
定制
|
臺
|
1
|
|
11
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
13
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
14
|
機柜配線（含連接器、電纜、配線等）
|
|
套
|
1
|
