LG-LYY01型透明液壓傳動與PLC控制實訓裝置
一、概述
LG-LYY01型 透明液壓傳動與PLC控制實訓裝置是我公司根據高校機電一體化可開設液壓傳動演示、多種控制方式（手動、繼電器、PLC）的基本回路及組態仿真實訓。適合各大中專院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的教學實訓需要。
LG-LYY01型 透明液壓傳動與PLC控制實訓裝置是我公司根據高校機電一體化可開設液壓傳動演示、多種控制方式（手動、繼電器、PLC）的基本回路及組態仿真實訓。適合各大中專院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的教學實訓需要。
二、裝置特點
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺采用鐵質雙層亞光密紋噴塑結構，采用船型防漏設計，實訓桌下方設有元器件儲存柜。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、液壓回路可進行手動、繼電器控制或PLC控制，多種控制方式。
5、電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
6、配有8只直流+24V繼電器、2只直流+24V時間繼電器，開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。還要求配置6只綠色自復位按鈕開關，6只紅色自鎖按鈕開關。按鈕開關接線端子全部引到面板上。
7、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
8、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、技術參數
1、電源輸入：220V對地漏電電流超過30mA即切斷電源；
2、直流電源輸入AC220V 輸出DC24V/3-5A并帶有過載保護；
3、裝置容量：≤2kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1510mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力
表，L-HL46號液壓油；
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX5U-32MR主機，16路DC輸入／16路繼電器輸出。
（3）配有控制模塊：PLC輸入、輸出模塊；繼電器模塊；控制按鈕模塊；時間繼電器模塊等。
10、電磁換向閥：DC24V .吸力3mpa
四、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）

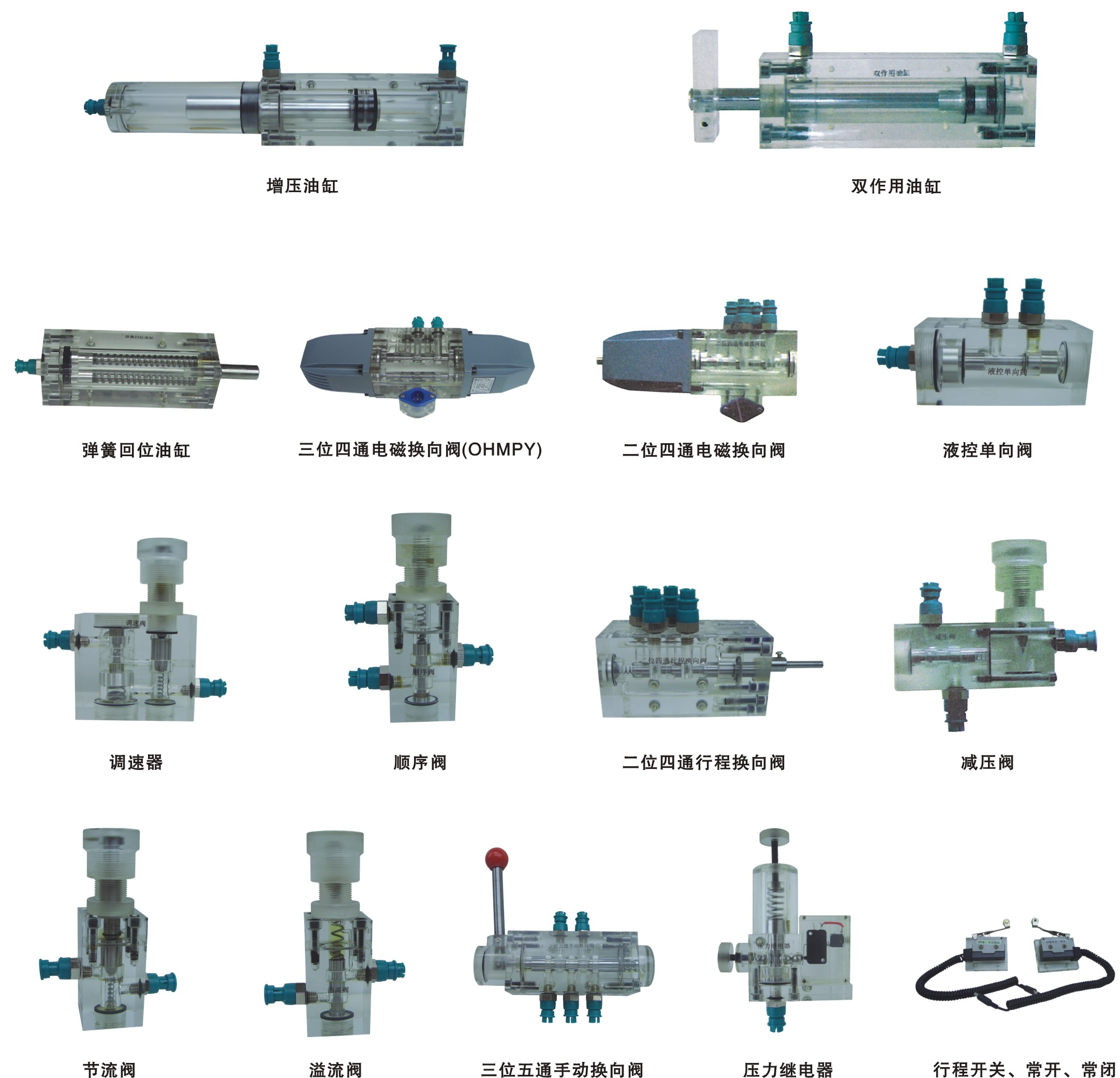

五、液壓元件
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺采用鐵質雙層亞光密紋噴塑結構，采用船型防漏設計，實訓桌下方設有元器件儲存柜。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、液壓回路可進行手動、繼電器控制或PLC控制，多種控制方式。
5、電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
6、配有8只直流+24V繼電器、2只直流+24V時間繼電器，開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。還要求配置6只綠色自復位按鈕開關，6只紅色自鎖按鈕開關。按鈕開關接線端子全部引到面板上。
7、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
8、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、技術參數
1、電源輸入：220V對地漏電電流超過30mA即切斷電源；
2、直流電源輸入AC220V 輸出DC24V/3-5A并帶有過載保護；
3、裝置容量：≤2kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1510mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力
表，L-HL46號液壓油；
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX5U-32MR主機，16路DC輸入／16路繼電器輸出。
（3）配有控制模塊：PLC輸入、輸出模塊；繼電器模塊；控制按鈕模塊；時間繼電器模塊等。
10、電磁換向閥：DC24V .吸力3mpa
四、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）
五、液壓元件
六、透明液壓實訓裝置清單
|
序號
|
名 稱
|
型 號
|
數量
|
備注
|
|
1
|
實訓桌
|
1500×700×1800mm
|
1張
|
|
|
2
|
實訓臺
|
|
1臺
|
|
|
3
|
PLC主機模塊
|
三菱FX5U-32MR
|
1塊
|
|
|
4
|
電源模塊
|
|
1塊
|
|
|
5
|
繼電器控制模塊
|
|
1塊
|
|
|
6
|
時間繼電器模塊
|
|
1塊
|
|
|
7
|
控制按鈕模塊
|
|
1塊
|
|
|
8
|
直流電機
|
泵站
|
1臺
|
|
|
9
|
直流電機專用調速控制模塊
|
1塊
|
|
|
|
10
|
數字轉速表與轉速傳感器
|
1個
|
|
|
|
11
|
齒輪油泵（CB-B6）
|
1個
|
|
|
|
12
|
溢流閥
|
1個
|
|
|
|
13
|
耐震壓力表
|
1個
|
|
|
|
14
|
油箱
|
1個
|
|
|
|
15
|
吸油過濾器
|
1個
|
|
|
|
16
|
空氣過濾器
|
1個
|
|
|
|
17
|
油溫液位計
|
1個
|
|
|
|
18
|
雙作用油缸（帶行程撞塊）
|
透明元件
|
2只
|
|
|
19
|
二位二通電磁換向閥
|
透明元件
|
1只
|
|
|
20
|
二位四通電磁換向閥
|
透明元件
|
2只
|
|
|
21
|
三位四通電磁換向閥（O型）
|
透明元件
|
1只
|
|
|
22
|
三位四通電磁換向閥（H型）
|
透明元件
|
1只
|
|
|
23
|
三位四通電磁換向閥（M型）
|
透明元件
|
1只
|
|
|
24
|
彈簧回位油缸
|
透明元件
|
1只
|
|
|
25
|
增壓油缸
|
透明元件
|
1只
|
|
|
26
|
輔助油箱
|
透明元件
|
1只
|
|
|
27
|
單向閥
|
透明元件
|
2只
|
|
|
28
|
液控單向閥
|
透明元件
|
2只
|
|
|
29
|
溢流閥（直動式）
|
透明元件
|
2只
|
|
|
30
|
溢流閥（先導式）
|
透明元件
|
1只
|
|
|
31
|
節流閥（直動式）
|
透明元件
|
1只
|
|
|
32
|
調速閥
|
透明元件
|
2只
|
|
|
33
|
順序閥
|
透明元件
|
2只
|
|
|
34
|
減壓閥
|
透明元件
|
1只
|
|
|
35
|
二位四通行程換向閥
|
透明元件
|
1只
|
|
|
36
|
三位五通手動換向閥
|
透明元件
|
1只
|
|
|
37
|
壓力繼電器
|
透明元件
|
1只
|
|
|
38
|
壓力表
|
透明元件
|
3只
|
|
|
39
|
三通接頭
|
透明元件
|
7只
|
|
|
40
|
四通接頭
|
透明元件
|
3只
|
|
|
41
|
行程開關
|
|
4只
|
|
|
42
|
透明液壓皮管
|
|
20米
|
|
|
43
|
油盤
|
|
1只
|
|
|
44
|
液壓油
|
L-HL46
|
15L
|
|
|
45
|
編程電纜
|
三菱
|
1條
|
|
|
46
|
國標電源線
|
|
1條
|
|
|
47
|
實驗導線
|
|
1包
|
|
|
48
|
快速油接頭
|
|
5只
|
|
|
78
|
工具箱
|
|
1個
|
|
|
79
|
內六角扳手
|
|
3把
|
|
|
80
|
螺絲刀
|
|
2把
|
|
|
81
|
剪刀
|
|
1把
|
|
|
82
|
活動板手
|
|
1把
|
|
|
83
|
尖嘴鉗
|
|
1把
|
|
|
84
|
液壓實訓說明書
|
|
1冊
|
|
|
85
|
PLC編程軟件、程序
|
光盤
|
1盤
|
|
