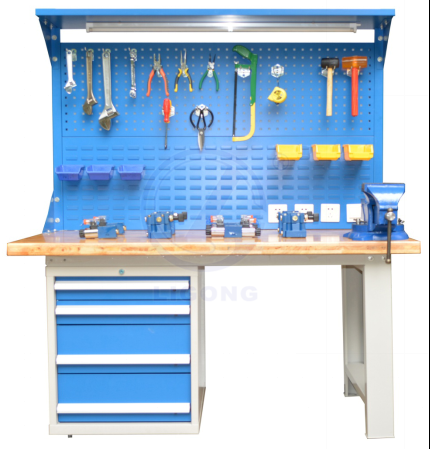

一、LG-YYCZ02型 液壓元件拆裝實訓平臺設備概述
       LG-YYCZ02型 液壓元件拆裝實訓平臺采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。液壓元件拆裝實訓平臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。 二、技術參數
1、交流電源：單相AC 2200 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1. 可以對工業液壓元件進行拆裝實驗。
2. 為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3. 臺面上還設有小元器件盒，以防止零件的丟失。
4. 設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5. 設有抽屜、機床臺燈、交流電源插座。
6. 實訓屏采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
7. 液壓實訓仿真軟件一套。
四、實訓項目
1. 油泵拆裝實驗（齒輪泵、柱塞泵、葉片泵）
2. 液壓油缸拆裝實驗
3. 方向閥拆裝實驗
4. 壓力閥拆裝實驗
5. 流量閥拆裝實驗
五、設備配置

序號	名稱	主要技術指標	數量	單位	備注
1	實訓臺	1230x700x820mm	臺	1	鉄質雙層亞光密紋噴塑結構
2	臺虎鉗	GD-48	臺	1
3	齒輪泵	RGP-F208R	臺	1
4	葉片泵	PV2R1-10	臺	1
5	柱塞泵	MY14-1B	只	1
6	液壓缸	MOB40×200	只	1
7	三位四通電磁換向閥	4WE6T61B	只	1
8	二位四通電磁換向閥	4WE6C61B	只	1
9	二位三通電磁換向閥	3WE6A61B	只	1
10	三位四通手動換向閥	4WMM6E-50B/F	只	1
11	先導式溢流閥	DB10-1-50B/100Y	只	1
12	直動式溢流閥	DBDH6P10B/100	只	1
13	先導式順序閥	DZ10-1-30B/210Y
14	先導式減壓閥	DR10-1-50B/200Y
15 16	節流閥	DVP16-1-10B
17	單向調速閥	2FRM5-31B/15Q
18	鋼皮尺	3M	把	1
9	卡簧鉗	P1ERS	把	1
20	活動扳手	6”-150mm	把	1
		10”-250mm	把	1
21	內六角扳手	JTECH	套	1
22	橡膠墊皮		張	1
23	實訓指導書	實訓指導書	本	1
24	電源三插	118B	個	1
25	日光燈		個	1
26	元件盒		個	1	放小件
27	工具箱		個	1
