LG-DTDQ03型電梯電動機電氣控制操作柜

一、產品概述
LG-DTDQ03型 電梯電動機電氣控制操作柜能進行有交流雙速電梯主驅動系統電路線路裝接實訓、原理驗證、技能考核等教學實訓,通過實訓能有效鍛煉學生的動手能力,讓學生了解電梯電動機驅動系統的結構與原理,掌握交流雙速電梯的控制和調速方法。老師可以根據教學需要對學生進行電梯電氣控制實訓與考核使用,LG-DTDQ03型 電梯電動機電氣控制操作考核裝置適合高職、高專、中等職業院校開設的電梯和機電一體化相關的教學與技能實訓,另外還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定和考核使用。
LG-DTDQ03型 電梯電動機電氣控制操作柜能進行有交流雙速電梯主驅動系統電路線路裝接實訓、原理驗證、技能考核等教學實訓,通過實訓能有效鍛煉學生的動手能力,讓學生了解電梯電動機驅動系統的結構與原理,掌握交流雙速電梯的控制和調速方法。老師可以根據教學需要對學生進行電梯電氣控制實訓與考核使用,LG-DTDQ03型 電梯電動機電氣控制操作考核裝置適合高職、高專、中等職業院校開設的電梯和機電一體化相關的教學與技能實訓,另外還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定和考核使用。
二、實訓項目
1、交流雙速電梯的主驅動系統接線實訓;
2、交流雙速電梯的主驅動系統調速方法實訓。
三、設備結構組成(特點)

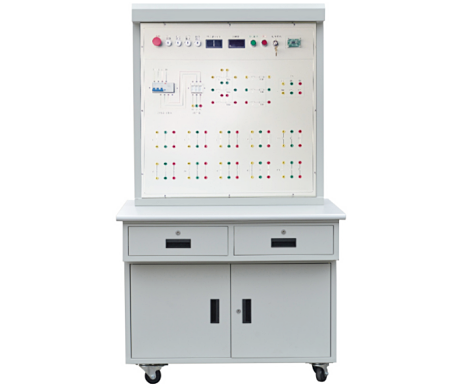

LG-DTDQ03型電梯電動機電氣控制操作柜由實訓桌和實訓臺兩部份組成。
1、實訓桌
實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等,下部有一個帶鎖功能的雙開門的儲物柜,實訓桌底部四腳配置具有帶剎車功能的萬向輪(萬向輪剎車時穩定可靠,開鎖狀態下運動靈活,方便實訓搬運或移動)。
實訓桌主體部分采用全鋼結構,鋼板亞光噴塑,美觀耐用,桌面采用高密度中纖板,操作邊整邊,邊緣加厚做小R型拋光處理,滑軌采用靜音滑軌;桌面高度采用符合人體工學原理的適宜高度:800mm。
2、實訓臺
LG-DTDQ03型 電梯電動機電氣控制操作實訓臺主體部分采用全鋼結構,鋼板亞光噴塑,美觀耐用,臺面采用鋁塑板印制而成,整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯轉速表、數顯計時器、雙速電動機、測速傳感器、智能刷卡啟動電路板、急停開關、三相電抗器、交流接觸器、熱繼電器、照明日光燈、各種按鈕和安全接線柱等組成。
LG-DTDQ03型 電梯電動機電氣控制操作實訓臺把各交流雙速電梯主驅動系統上主要功能器件安裝接線端引出到面板上,采用插拔式安全接線方式,學生可根據電梯的電氣控制原理進行無限的安裝連線實訓,起到電梯安裝調試實訓又不容易損壞器件的目的。
本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用,方便教師管理實訓設備,防止未經受權人隨意操作設備,有效保護學生人身和設備安全。
四、設備主要配置
1、交流雙速電梯的主驅動系統接線實訓;
2、交流雙速電梯的主驅動系統調速方法實訓。
三、設備結構組成(特點)
LG-DTDQ03型電梯電動機電氣控制操作柜由實訓桌和實訓臺兩部份組成。
1、實訓桌
實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等,下部有一個帶鎖功能的雙開門的儲物柜,實訓桌底部四腳配置具有帶剎車功能的萬向輪(萬向輪剎車時穩定可靠,開鎖狀態下運動靈活,方便實訓搬運或移動)。
實訓桌主體部分采用全鋼結構,鋼板亞光噴塑,美觀耐用,桌面采用高密度中纖板,操作邊整邊,邊緣加厚做小R型拋光處理,滑軌采用靜音滑軌;桌面高度采用符合人體工學原理的適宜高度:800mm。
2、實訓臺
LG-DTDQ03型 電梯電動機電氣控制操作實訓臺主體部分采用全鋼結構,鋼板亞光噴塑,美觀耐用,臺面采用鋁塑板印制而成,整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯轉速表、數顯計時器、雙速電動機、測速傳感器、智能刷卡啟動電路板、急停開關、三相電抗器、交流接觸器、熱繼電器、照明日光燈、各種按鈕和安全接線柱等組成。
LG-DTDQ03型 電梯電動機電氣控制操作實訓臺把各交流雙速電梯主驅動系統上主要功能器件安裝接線端引出到面板上,采用插拔式安全接線方式,學生可根據電梯的電氣控制原理進行無限的安裝連線實訓,起到電梯安裝調試實訓又不容易損壞器件的目的。
本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用,方便教師管理實訓設備,防止未經受權人隨意操作設備,有效保護學生人身和設備安全。
四、設備主要配置
|
序號
|
品 名
|
型 號
|
數量
|
單位
|
|
1
|
雙速電機
|
YS-W6312/4 180/120W 380V
|
1
|
臺
|
|
2
|
三相電抗器
|
380V/50Hz,7A
|
2
|
只
|
|
3
|
交流接觸器
|
CJ20-10 220V
|
9
|
個
|
|
4
|
熱繼電器
|
JR36-20
|
2
|
個
|
|
5
|
三相漏開
|
正泰DZ47LE-32 C型
|
1
|
只
|
|
6
|
熔斷器
|
RT18-32 3P
|
1
|
只
|
|
7
|
霍爾傳感器
|
NJK-5002C
|
1
|
個
|
|
8
|
數顯轉速表
|
5135
|
1
|
只
|
|
9
|
IC讀寫模塊
|
CY-14443-C/P
|
1
|
套
|
|
10
|
繼電器控制板
|
PCB2015106
|
1
|
塊
|
|
11
|
開關電源
|
SB-104
|
1
|
只
|
|
12
|
數顯計時器
|
WR5135-CT
|
1
|
個
|
|
13
|
帶鎖開關
|
LA68F-22Y/2
|
1
|
個
|
五、配套工具清單
|
序號
|
品 名
|
型 號
|
數量
|
單位
|
|
1
|
IC卡
|
S50
|
1
|
塊
|
|
2
|
安全連線
|
1000mm 黃
|
30
|
條
|
|
3
|
安全連線
|
1000mm 綠
|
30
|
條
|
|
4
|
安全連線
|
1000mm 紅
|
30
|
條
|
六、技術參數
1、電源
(1)輸入電源電壓
系統總電源電壓:三相AC(380±38)V;頻率:(50±1)Hz。
開關電源輸入電源電壓:AC(220±22)V;頻率:(50±1)Hz。
(2)開關電源輸出電壓:DC(24±2.4)V;DC(12±1.2)V;DC (9±0.9)V;DC(5±0.5)V;
2、系統整機電流 ≤2A
3、整機功率≤0.5KVA
4、整機重量:≤150kg
5、工作環境:溫度-10℃~+40℃ 相對濕度<70%(30℃) 海拔<4000m
6、外形尺寸:
(1)操作柜整體尺寸:1000mm*750mm*1850mm
(2)實訓桌尺寸:1000mm*750mm*800mm
(3)實訓臺尺寸:890mm*330mm*1050mm(含電機在內)
7、安全保護:安全符合國家標準
(1)具有漏電自動保護功能
(2)具有短路保護功能
(3)過載保護功能
(1)輸入電源電壓
系統總電源電壓:三相AC(380±38)V;頻率:(50±1)Hz。
開關電源輸入電源電壓:AC(220±22)V;頻率:(50±1)Hz。
(2)開關電源輸出電壓:DC(24±2.4)V;DC(12±1.2)V;DC (9±0.9)V;DC(5±0.5)V;
2、系統整機電流 ≤2A
3、整機功率≤0.5KVA
4、整機重量:≤150kg
5、工作環境:溫度-10℃~+40℃ 相對濕度<70%(30℃) 海拔<4000m
6、外形尺寸:
(1)操作柜整體尺寸:1000mm*750mm*1850mm
(2)實訓桌尺寸:1000mm*750mm*800mm
(3)實訓臺尺寸:890mm*330mm*1050mm(含電機在內)
7、安全保護:安全符合國家標準
(1)具有漏電自動保護功能
(2)具有短路保護功能
(3)過載保護功能
