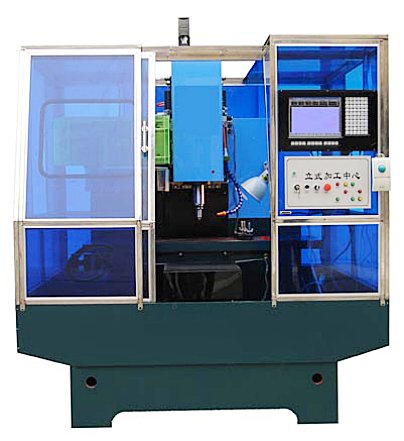

LG-714TM型數控加工中心(教學用)

一、機床特點
LG-714型數控加工中心機床是我公司引進先進技術而研制開發的中型通用立式自動化加工機床,它采用全封閉外罩防護，采用臺灣斗笠式刀庫氣動換刀快速方便。適用于加工工程塑料、有機玻璃、石蠟等各類機械零件和具有復雜型腔模具及標準化模板加工，一次裝夾可完成銑、鉆等多工序的加工，刀具可12把連換加工?？刂葡到y(tǒng)HY2006M數控系統內置CAD/CAM軟件可自動生成數控加工程序，為用戶提供模具及復雜零件設計加工*快捷*完美的一體化解決方案。
二、機床結構特點
機床導軌采用金屬矩形鑄鐵制造，滾珠絲桿傳動，活動燕尾槽采用金屬鑄鐵制造，剛性好，精度高。
機床主軸采用變頻器實現無級調速。
機床外形采用全封閉外罩防護，操作安全，適合于學校學員使用。
快速可靠的臺灣斗笠式刀庫系統，具有雙向任意位置選刀能力。

三、數控系統主要功能

控制軸數：四軸三聯動

顯示界面：12寸彩色液晶顯示器

程序容量：標準配置40GB硬盤。帶USB接口、帶10/100M網卡、帶RS232串口。

圖形顯示：加工軌跡圖形仿真，加工過程實時三維跟蹤顯示。圖形無級縮放、平移、旋轉。

操作方式：自動、手動、定長進給、單段/連續、暫停、手輪等。

插補軌跡：直線、圓弧、樣條曲線。

通訊方式：USB拷貝、RS232串口通訊、TCP/IP網絡方式、DNC方式。

系統采用新穎的即時參技術，內建中文在線手冊，手冊用戶可自行設計

與通用軟件兼容，直接使用其生成的數控加工G代碼程序進行加工。

國內首創數控系統內置CAD/CAM繪圖自動編程軟件。

四、主要技術參數

項 目	參數	項 目	參數
三軸行程(X×Y×Z)	500×400×300 mm	手動進給率	0-2000mm/min
主軸端面至工作臺面距離	100/410 mm	分辨率	0.01mm
主軸中心至立柱滑軌面距離	280 mm	滾珠絲桿(直徑X節距)	25×6mm
工作臺尺寸(長×寬)	800×410 mm	定位精度	0.08/300mm
T型槽(寬度X數量X間距)	12×3×110 mm	重復定位精度	±0.05mm
工作臺*大載荷能力	50Kg	自動換刀方式	主軸頭浮動式
主軸電機	750W	刀具選擇方式	雙向任意式
主軸轉速(無級)	50-3000rpm	刀庫容量	12把
主軸定位	光電感應式	氣壓力	6Kg/cm²
主軸錐度	BT40	切削冷卻方式	壓縮空氣
主軸直徑	75 mm	機器總功率	2KVA
X、Y、Z軸電機扭矩	8n.m	機床重量	750kg
三軸快速移動速度	1.5m/min	機床外形尺寸（長X寬X高）	1800×1545×2280 mm
切削進給率	1-1500mm/min	HY-714	12寸彩色液晶顯示器
