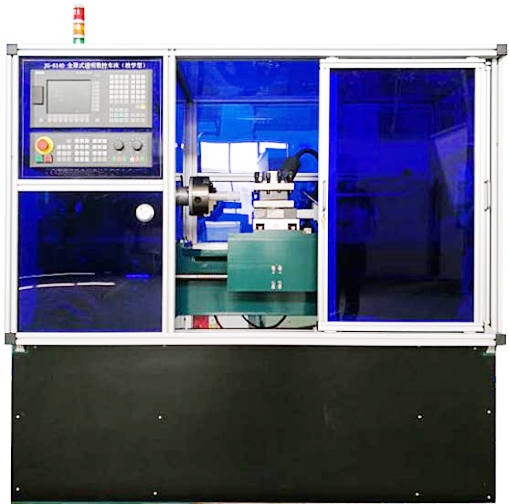

LG-CK6135TM型透明數控教學車床

LG-CK6135 型透明數控教學車床是我公司最新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的廣數 980TB3 車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ 30mm 的尼龍或 PVC 材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆孔等工作。

二、機床特點
1、數控車床模型 采用穩定可靠的GSK980TB3 專用車床數控系統；
2、車床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門導軌采用40×80mm鋁合金型材，推門結構，鋁合金型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。
3、機床X\Z向進給導軌采用高精度方形直線導軌，速度快，精度高。
4、大拖板采用鑄件成型，時效處理，數控銑精加工面成，堅固耐用且不變形。
5、全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
6、縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
7、采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
8、操作方便舒適，符合現代人機工程學的優化思想；
9、車削 PVC 材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
四、數控系統主要功能
1、GSK980TB3為廣州數控設備有限公司研制的新一代普及型車床數控系統，是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規?？删幊唐骷﨔PGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制。
2、系統采用硬件插補技術，快進速率可達 12 米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為 1μ （0.001mm）；
5、有串行 RS232 通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、機床主要技術參數

床身材質	采用高強度的工程塑料
防護形式	鋁合金型材和透明有機玻璃
X向軸導軌形式	高精度方形直線導軌,寬度15mm
Z向軸導軌形式	高精度方形直線導軌,寬度20mm
X\Z軸絲桿類型	滾珠絲桿
大拖板材質	鑄件成型
主軸箱蓋及防護罩	采用進口透明有機材料
防護罩框架材質	采用高強度40×40mm鋁合金型材
三爪卡盤	160mm
床身上最大回轉直徑	350mm
最大工件長度	450mm
電動刀架	四工位
主軸	標準主軸
主軸孔徑	40mm
主軸轉速、無級變速	0------1500rpm
主軸電機 變頻控制無極調速功率	0.75kw
絲杠運行	混合步進電機驅動
運行方式	三軸運行二軸聯動
定位精度	±0.03mm
重復定位精度	±0.02mm
數據格式執行標準	ISO
尾架形式	透明有機制作
機床外型尺寸（長×寬×高）	1800×980×1530mm
機床重量	450kg
數控系統	廣數GSK980TB3

六、機床附件清單

序號	名稱	規 格	單位	數量
1	車刀切斷刀、外圓刀、45°刀、螺紋刀	20*20mm	把	4
2	繼電器	24V4 組	個	2
3	保險絲		個	2
4	螺絲刀一字	3.2*150mm	把	1
5	螺絲刀十字	3.2*150mm	把	1
6	尖嘴鉗	6寸	把	1
7	內六角	φ 6、φ 8	把	各 1
8	塑料棒	φ 25、φ 32、φ 40、	箱	1
9	卡盤板手		把	1
10	扳手套筒		把	1
11	刀架扳手		把	1
12	系統說明書		本	1
13	機床說明書		份	1
14	連接線	四芯線	米	6
15	電路圖		份	1
16	刀墊片		盒	1
17	死頂尖		個	1
18	變頻器		份	1
