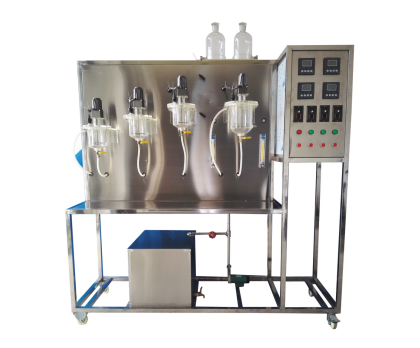

LGH-DCL01型多釜串聯返混性能測定實驗裝置

（LGH-DCL01A型數字型多釜串聯返混性能測定實驗裝置）

一、裝置功能
1.通過實驗了解停留時間分布測定的基本原理和實驗方法。
2.掌握停留時間分布的統計特征值的計算方法。
3.學會用理想反應器的串聯模型來描述實驗系統的流動特性

二、設計參數
1.常溫、常壓操作
2.單釜：
（1）水流量：40l/h、平均停留時間（數學期望值）

200-600
（2）方差：1.0

105--3.0

105、模型參數N：1.2—2
3.三釜：
（1）水流量：30l/h、平均停留時間（數學期望值）

：200-600
（2）方差：1.0

105--5.0

105、模型參數N：1.2—4
三、主要配置
有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、在線電導率儀、轉換模塊及軟件、閥門、管道、不銹鋼框架、儀表柜、軟件。
四、公用設施
1.水：裝置自帶不銹鋼水箱桶，連接自來水接入。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：水--- KCl，外配設備：電腦
五、主要設備
1.釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，3個?！　　?br data-filtered="filtered" /> 2.釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃制成，1個。
3.MP-20RM微型磁力泵：功率30W，*大流量1m3/h，揚程6m。
4.交流可調速電機：攪拌馬達6W，轉數90－600r/min，無級變速調節。
5.LZB-10液體轉子流量計：流量范圍6～60 L/h ，觀察、控制進水流量。
6.數顯電導率儀：在線電導率檢測儀，0-2000S·cm

4個，電導電極：4支。
7.LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。
8.各項操作及轉速、電導率、流量的顯示、調節、控制全在控制屏面板進行。
9.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
10.外形尺寸：1800×500×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
11. 轉換模塊及在線監控軟件一套。
六、測控組成

LGH-DCL01型多釜串聯返混性能測定實驗裝置	變量	檢測機構	顯示機構	執行機構
	電機轉數	霍爾開關	轉數顯示儀	調速器
	流量	轉子流量計	轉子流量計	轉子流量計
	濃度	在線電導率儀	數字顯示	無
LGH-DCL01A型數字型多釜串聯返混性能測定實驗裝置	變量	檢測機構	顯示機構	執行機構
	電機轉數	霍爾開關	轉數顯示儀，精度：0.5%FS	精密數顯調速器
	三釜進水流量	轉子流量計	轉子流量計	手動調節
	單釜進水流量	轉子流量計	轉子流量計	手動調節
	濃度	在線電導率儀	數字顯示，精度：0.5%FS	濃度
	示蹤劑流動時間	時間控制器	上位機采集	無

七、LGH-DCL01A數字型增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：電導率、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
