LGY-BD07D型箱式變電站實訓系統教學培訓考核裝置

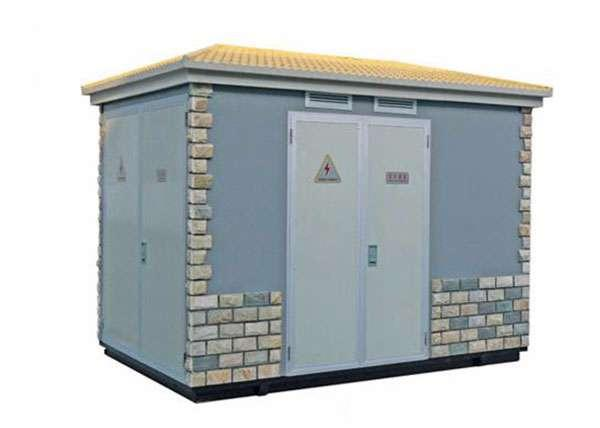

一、設備外觀
二、設備概述
LGY-BD07D型箱式變電站實訓系統教學培訓考核裝置取材于現場實際變電站及工廠供配電系統，依據工程現場，緊扣教育部《供配電技術》、《工廠供電》、《電力自動化技術》、《繼電保護技術》、《建筑供配電》、等相關課程實驗教學的需求結合現代電力工業改革中的先進技術而設計開發的實驗實訓兩用型教學應用設備。該系統采用型號為YXB25-10/0.4KV的箱變?yōu)樵?，植入教學實驗實訓元素，具有實用性強、應用廣泛、體積小、不僅可滿足電力相關專業的教學實驗實訓需求，還可作為學生畢業設計及教師科研的基礎應用平臺，同時可廣泛應用于相關職業培訓機構技能培訓考核的平臺。
箱式變電站，又叫預裝式變電所或預裝式變電站（簡稱箱變）。是一種高壓開關設備、配電變壓器，低壓配電裝置，電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱體內的緊湊型成套配電裝置。它適用于額定電壓10/0.4KV三相交流系統中，作為線路和分配電能之用箱式變電站，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站，適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置，具有很強的教學性。
LGY-BD07D型箱式變電站實訓系統教學培訓考核裝置型號標準配置是由10KV高壓配電部分和0.4KV低壓配電部分及變壓器部分組成，高壓部分選用SF6環網柜：有進線柜、計量柜、出線柜、PT柜，SF6環網柜具有體積小、示教性強、自動化程度高等優勢。低壓部分選用GCK低壓柜型：進線柜、計量柜、補償柜、出線柜等柜體。變壓器部分選用50KVA干式變壓器、電壓變比等級為0.4KV/0.4KV、帶溫度控制裝置。箱式變內部采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
三、技術參數
1、輸入電源：三相五線制AC 380V±10% 50HZ
2、輸入功率：11 kw
3、工作環境：1） 溫度：-10℃～+40℃ 2） 相對濕度：≤90%（+20℃） 3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、設備重量:6000kg
5、外形尺寸：寬×深×高=尺寸：2500mm×4000mm×2600mm(箱變) +2400mm*800mm+1200mm(負載柜)
6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
