高壓真空斷路器柜            35kV變電站模擬控制盤           繼電保護實訓柜            低壓控制柜

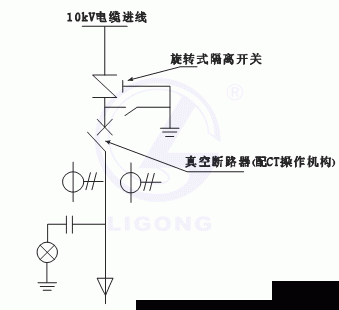

高壓開關柜主結線圖

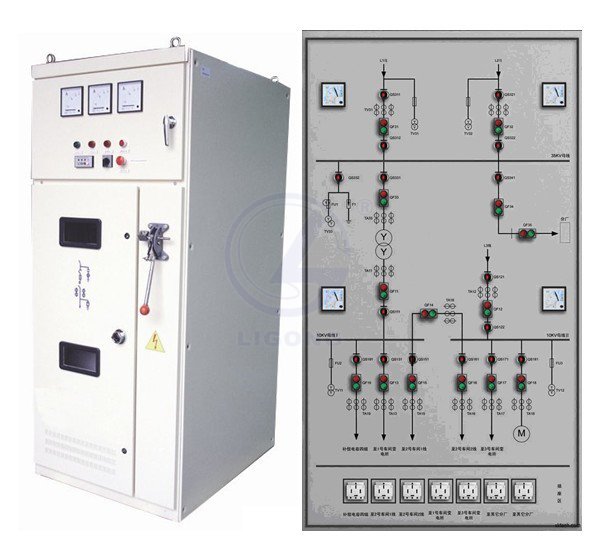

2、35kV變電站模擬控制盤的一次系統采用兩路35kV進線，35kV母線為雙母線，具有母聯斷路器，兩臺35kV/10kV主變，10kV母線為單母分段，4路10kV出線帶不同功率因數負載，10kV母線具有兩路無功補償，各帶四組電容。在此一次系統上，各位置隔離開關和斷路器都裝有模擬操作手柄和位置指示器，可以完成典型35kV 變電站各類工況下的倒閘操作；并且在兩路35kV電源進線和變壓器進線裝有多功能三相智能電量監測儀，兩臺主變裝有智能溫濕度控制器，整個變電站的所有電量參數和變壓器的主要非電量參數都能夠在控制盤上實時監測?？刂票P具有RS-485通信接口，可以實現整個變電站電量和非電量數據上傳； 35kV母線上獨立引出一條35kV饋線，在該饋線上可以設置線路相間短路和單相接地短路、變壓器的相間短路，并且短路點的位置可調，該饋線的電流、電壓互感器二次出線和斷路器跳、合閘回路引入繼電保護實訓柜，與繼電保護實訓柜配合完成供配電系統的繼電保護實訓項目。

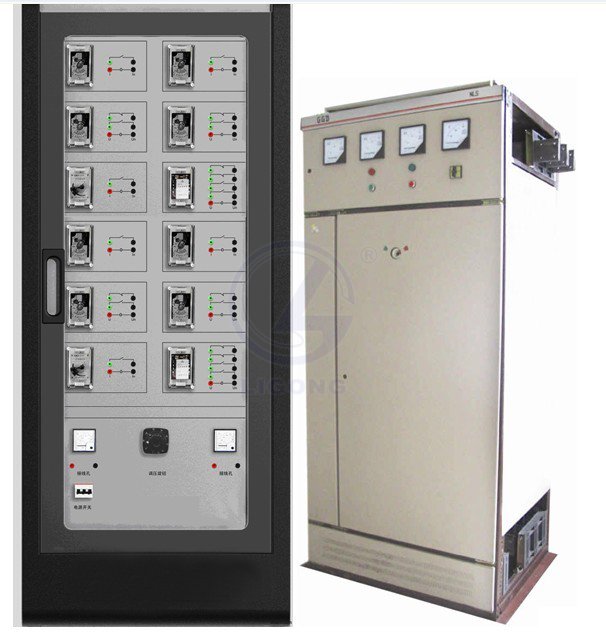

3、繼電保護實訓柜將變配電室繼電保護柜的形式與培訓考核設備的實際需要結合，在繼電器的布局、安裝以及繼電器類型選擇上和現場繼電保護柜相同，然后根據實驗和實訓的需要提供各類儀表和電源、引出繼電器端子，分別用于實驗、實訓接線，在繼電保護實訓柜上可以清楚的了解各類繼電器的結構、如電流、電壓、時間、中間、信號繼電器等，可以方便的實現對這些繼電器的特性測試和調校訓練，還可以實現對供配電系統線路和變壓器典型保護電路的接線和調試。
4、低壓電器實訓柜包含兩個部分，實訓柜的正面為典型的低壓進線開關柜電路，主結線如下圖示：


低壓進線開關柜典型主結線圖

通過這部分電路,學員可以直觀了解到供配電系統中主要低壓開關元件、互感器、測量和計量儀表等的結構，安裝方式，通過動手操作掌握低壓刀開關、低壓萬能式斷路器、塑殼斷路器的操作方法。
實訓柜的背面為典型電機控制線路實訓模塊和典型照明線路實訓模塊，學員可以通過動作接線、調試掌握典型低壓電氣線路的控制元件件如接觸器、中間繼電器、按鈕、開關以及常見的低壓負載如三相異步電機、日光燈等。
四、實訓項目要求
（一）高、低壓開關與成套設備的認知與操作
1. 10kV高壓隔離開關的認知與操作
2. 10kV高壓真空斷路器的認知與操作
3. 10kV高壓開關柜的認知與操作
4. HD13型低壓刀開關的認知與操作
5. DW15型低壓萬能斷路器的認知與操作
6. 低壓塑殼斷路器的認知與操作
7. 0.4kV低壓開關柜的認知與操作
（二）高、低壓電流、低壓互感器的認知與接線
8. 高、低壓電流互感器的認知與接線
9. 高、低壓電壓互感器的認知與接線
（三）電力繼電器結構認識與特性測試
10.電流繼電器的特性
11.電壓繼電器的特性
12.中間繼電器的特性
13.時間繼電器的特性
14.閃光繼電器的特性
15.反時限繼電器的特性
（四）供配電系統繼電保護
16.供電線路帶時限的過電流保護電路的接線與調試
17.供電線路低電壓啟動過電流保護電路的接線與調試
18.供電線路電流速斷保護電路的接線與調試
19.供電線路電流反時限過電流保護電路的接線與調試
20.配電變壓器過電流保護電路的接線與調試
21.配電變壓器的電流速斷保護電路的接線與調試
22.配電變壓器的過負荷保護電路的接線與調試
23.變壓器的模擬超溫保護
（五）供配電系統的二次回路與自動裝置
24.斷路器的控制和信號回路實驗
25.6～35KV系統的絕緣監視裝置電路實驗
26.供配電系統一次重合閘實驗
27.線路過電流保護與自動重合閘綜合實驗
28.功率因數補償實驗
（六）35kV變電站監盤與抄表
29.三相多功能智能儀表的使用和參數設置
30.智能溫濕度控制器的使用和參數設置
31.系統運行狀態監視
32.35kV雙路進線電量監測
33.35kV變電站主變電量監測
（七）35kV變電站倒閘操作
34.系統運行方式切換倒閘操作
35.線路停電倒閘操作
36.線路送電倒閘操作
37.兩路進線供電轉一路供電倒閘操作
38.一路進線供電轉兩路供電倒閘操作
39.雙母運行狀態切換的倒閘操作
40.分段單母運行狀態切換的倒閘操作
41.母線從運行狀態轉檢修倒閘操作
42.母線從檢修狀態轉運行倒閘操作
43.變壓器從運行狀態轉檢修倒閘操作
44.變壓器從檢修狀轉運行倒閘操作
45.變壓器從運行狀態轉冷備用倒閘操作
46.變壓器從運行狀態轉熱備用倒閘操作
47.變壓器從冷備用狀態轉運行倒閘操作
48.變壓器從熱備用狀態轉運行倒閘操作
49.出線開關從運行狀態轉檢修倒閘操作
50.出線從檢修狀態轉冷備用倒閘操作
51.出線從冷備用轉熱備用倒閘操作
52.出線從熱備用轉運行倒閘操作
53.出線從檢修轉運行倒閘操作
（八）典型低壓電氣線路的接線與調試
54.低壓照明電路
55.低壓電動機起?？刂凭€路
56.低壓電動機降壓啟動控制線路
