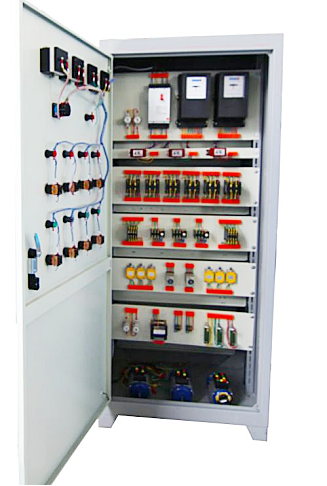

LGWX-02C型電機控制及儀表照明電路實訓考核裝置(柜式、雙面)
一、產品概述
該實訓考核設備是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該設備采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。本設備既可作為《工廠電氣控制》、《電機拖動》電路的操作實訓用。又能滿足維修電工的初、中、高級技能考核內容要求的實訓教學設備。
該實訓考核設備是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該設備采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。本設備既可作為《工廠電氣控制》、《電機拖動》電路的操作實訓用。又能滿足維修電工的初、中、高級技能考核內容要求的實訓教學設備。
二、特點
1.柜內已安裝有熔斷器、鈕子開關、交流接觸器、直流接觸器、時間繼電器、按鈕開關、信號指示燈、熱繼電器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
2.交、直流接觸器和熱繼電器均采用法國施耐德原裝進口產品，接線端子和走線槽均采用進口產品。
三、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1900mm
4.設備容量：＜1.5kVA
四、實訓用電機
1.三相鼠籠式異步電動機
2.三相鼠籠式異步電動機
3.三相雙速異步電動機
4.直流并勵電動機
五、實訓項目
1.三相異步電動機直接起動控制
2.三相異步電動機接觸器點動控制電路
3.三相異步電動機的兩地控制
4.接觸器聯鎖的正反轉控制電路
5.雙重聯鎖的正反轉控制電路
6.三相異步電機的手動順序控制電路
7.三相異步電機的自動順序控制電路
8.Y-Δ啟動自動控制電路
9.能耗制動的控制電路
10.反接制動控制電路
11.工作臺自動往返控制電路
12.三相異步電動機正反轉點動控制電路
13.帶有點動的自動往返控制電路
14.三相異步電動機接觸器自鎖控制電路
15.三相異步電動機單向點動控制電路
16.串電阻降壓起動控制電路
17.接觸器控制雙速電動機的控制線路
18.時間繼電器控制雙速電機的控制線路
19.C620車床電氣控制線路
20.電動葫蘆電氣控制線路
21.Y3150滾齒機控制電路
22.并勵直流電動機電樞回路串電阻二級起動控制
23.并勵直流電動機的正反轉控制電路
24.并勵直流電動機電樞回路串電阻調速電路
25.并勵直流電動機勵磁調速電路
26.白熾燈電路接線
27.日光燈電路接線
28.觸摸開關控制白熾燈電路接線
29.聲控開關控制白熾燈電路接線
30.人體感應開關控制白熾燈電路接線
31.兩地控制一盞燈接線電路
32.樓燈控制接線電路
33.單相電度表直接接線電路
34.單相電度表間接接線電路
35.三相三線電度表直接接線電路
36.三相三線電度表經電流互感器電路
37.功率因數表接線電路
38.電壓表、電流表接線電路
39.一只電流互感器用于單相回路的控制電路接線
40.三只電流互感器接成星型接線電路
41.三只電流互感器接成三角型接線電路
42.電流互感器與電流表配用接線電路
43.萬能轉換開關和電壓表測量三相電壓接線
1.柜內已安裝有熔斷器、鈕子開關、交流接觸器、直流接觸器、時間繼電器、按鈕開關、信號指示燈、熱繼電器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
2.交、直流接觸器和熱繼電器均采用法國施耐德原裝進口產品，接線端子和走線槽均采用進口產品。
三、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1900mm
4.設備容量：＜1.5kVA
四、實訓用電機
1.三相鼠籠式異步電動機
2.三相鼠籠式異步電動機
3.三相雙速異步電動機
4.直流并勵電動機
五、實訓項目
1.三相異步電動機直接起動控制
2.三相異步電動機接觸器點動控制電路
3.三相異步電動機的兩地控制
4.接觸器聯鎖的正反轉控制電路
5.雙重聯鎖的正反轉控制電路
6.三相異步電機的手動順序控制電路
7.三相異步電機的自動順序控制電路
8.Y-Δ啟動自動控制電路
9.能耗制動的控制電路
10.反接制動控制電路
11.工作臺自動往返控制電路
12.三相異步電動機正反轉點動控制電路
13.帶有點動的自動往返控制電路
14.三相異步電動機接觸器自鎖控制電路
15.三相異步電動機單向點動控制電路
16.串電阻降壓起動控制電路
17.接觸器控制雙速電動機的控制線路
18.時間繼電器控制雙速電機的控制線路
19.C620車床電氣控制線路
20.電動葫蘆電氣控制線路
21.Y3150滾齒機控制電路
22.并勵直流電動機電樞回路串電阻二級起動控制
23.并勵直流電動機的正反轉控制電路
24.并勵直流電動機電樞回路串電阻調速電路
25.并勵直流電動機勵磁調速電路
26.白熾燈電路接線
27.日光燈電路接線
28.觸摸開關控制白熾燈電路接線
29.聲控開關控制白熾燈電路接線
30.人體感應開關控制白熾燈電路接線
31.兩地控制一盞燈接線電路
32.樓燈控制接線電路
33.單相電度表直接接線電路
34.單相電度表間接接線電路
35.三相三線電度表直接接線電路
36.三相三線電度表經電流互感器電路
37.功率因數表接線電路
38.電壓表、電流表接線電路
39.一只電流互感器用于單相回路的控制電路接線
40.三只電流互感器接成星型接線電路
41.三只電流互感器接成三角型接線電路
42.電流互感器與電流表配用接線電路
43.萬能轉換開關和電壓表測量三相電壓接線
六、配置清單
|
序號
|
名 稱
|
型號與規格
|
數量
|
備注
|
|
1
|
單相電度表
|
DD862a
|
1臺
|
|
|
2
|
螺口燈座
|
3A/250V
|
2只
|
|
|
3
|
燈泡
|
220V/40W
|
2只
|
|
|
4
|
單聯開關
|
|
1只
|
|
|
5
|
雙控開關
|
|
1只
|
|
|
6
|
聲（光）控延時開關
|
|
1只
|
|
|
7
|
開關盒
|
86×86×40
|
2只
|
|
|
8
|
日光燈管套件（鎮流器）
|
10W
|
1套
|
|
|
9
|
電流互感器
|
LMK3(BH)-0.66 5/5A 5VA
|
1只
|
|
|
10
|
空氣開關
|
DZ47-63LE4P5A
|
1只
|
|
|
11
|
保險絲座
|
RT18-32/3P
|
1只
|
|
|
12
|
直插式保險座
|
RT14-20
|
2只
|
|
|
13
|
熔斷器
|
RT18-20/3A
|
3只
|
|
|
14
|
熔斷器
|
RT14-20/2A
|
2只
|
|
|
15
|
交流接觸器
|
LC1-D0610Q5N
|
3只
|
|
|
16
|
接觸器輔助觸頭
|
LA1-DN11
|
3只
|
|
|
17
|
熱繼電器
|
JRS1D-25（0.63-1A）
|
1只
|
|
|
18
|
熱繼電器座
|
JRS1D-25/Z
|
1只
|
|
|
19
|
通電延時時間繼電器
|
ST3PA-B/380V（0-10S）
|
1只
|
|
|
20
|
時間繼電器座
|
PF-083A
|
1只
|
|
|
21
|
平動按鈕
|
Φ22-LAY16-AG11
|
2只
|
|
|
22
|
平動按鈕
|
Φ22-LAY16-AR11
|
2只
|
|
|
23
|
平動按鈕
|
Φ22-LAY16-AB11
|
1只
|
|
|
24
|
按鈕開關盒
|
3孔
|
2只
|
|
|
25
|
行程開關
|
LX19-222
|
2只
|
|
|
26
|
行程開關
|
LX19-001
|
2只
|
|
|
27
|
倒順開關
|
KO3-15
|
1只
|
|
|
28
|
塑料安裝卡子
|
|
250只
|
|
|
29
|
自攻螺絲
|
|
120只
|
|
|
30
|
走線槽
|
2525
|
2米
|
|
|
31
|
接線端子排
|
JF5-2.5/5
|
5條
|
|
|
32
|
G形導軌
|
0.4米
|
1根
|
|
|
33
|
三相鼠籠式異步電動機
|
AC380V Y/△
|
1臺
|
|
|
34
|
三相鼠籠式異步電動機
|
AC380V帶離心開關
|
1臺
|
|
|
35
|
三相雙速異步電動機
|
AC380V（△/Y）
|
1臺
|
|
|
36
|
直流并勵電動機
|
220V
|
1臺
|
|
