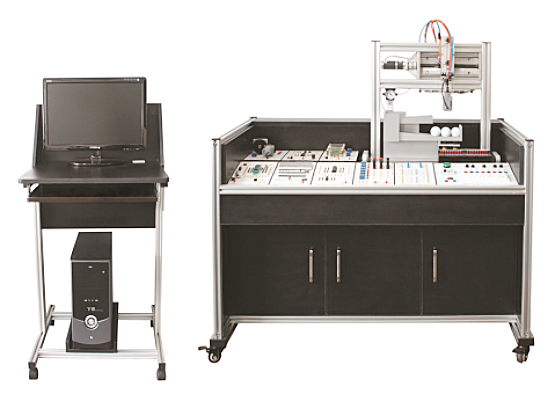

LG-DQ05型單片機應用實驗裝置
一、產品特點
1、入門容易，簡潔而不簡單
為了使入門容易，我們采用簡單易懂的版面設計，從最基本的一個跑馬燈開始就讓您無縫地切入教學。別看實驗臺體積巨大，每個模塊都如此輕巧，當你在教學時可以把任何一個模塊帶入課堂，并且大部分的模塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。當然你可以放心安全問題，我們對可能產生安全隱患的部分都做了防護。
2、人體工學，美觀而舒適
傳統的立式實驗桌，多采用立式屏結構。這種結構使得學生操作大部分實驗時需要站立，易于疲勞，視角向前不利于思考。同時由于立屏的高度較高，學生上實驗課時視線受遮擋，不便于老師講解。潛龍采用模塊平放結構，使得視線趨于自然向下，如同平時讀書寫字?？拷脩魝?cè)又略帶傾斜，使得操作時更加方便。同時抬頭時視線使得毫無遮擋。可以方便地聽講，老師亦可觀察實驗情況。
3、注重細節，一見傾心的質感
單片機應用實訓裝置嚴格采用光潔度，厚度都符合高品質要求的鋁材。每塊木板都真材實料，厚度都到達8mm或以上，并進行了定制家具級的封邊工藝。黑色的木紋與銀色的經典組合，讓您一見傾心，永恒經典。從桌子的高度，到每個模塊背后的處理，甚至各個孔的位置，潛龍都進行了精心的考慮。一切細致考慮只為了能使更加美觀，方便，耐用。
4、高度開放，激發創新
單片機應用實訓裝置采用模塊化設計，我們并不簡單的，單獨設計模塊，而是將模塊間聯系，可能性，功能性做了綜合考慮，加上十多年的研發經驗，使得潛龍模塊日趨經典與開放。潛龍?zhí)峁┙?jīng)典實驗項目，我們建議用戶利用高度開放性的模塊，設計出自己的實驗項目。
5、貼近實際，易于拓展
通過十幾年與用戶市場溝通，獲得了寶貴的實際經驗。我們深知教學與實際生產結合的重要性。所以不管是從實驗項目的設計，還是特別設計了多達幾十種的實訓包。超聲波，GPS,GSM,霧化器等等一系列的打包模塊。
6、易于管理，維護方便
單片機應用實訓裝置設計了不同以往的漂亮柜子，如同您家里的家具般讓人舒適，上乘的腳輪易于移動與固定。同時可選配儀器放置隔板，資料放置隔板等貼心設計，讓您輕松，漂亮地放置常用儀器與實驗時需要查詢的資料。同時潛龍采用精致的小模塊設計，單獨故障不會導致整個系統的破壞。如有損壞，僅需替換相應小模塊即可，方便又省心。
1、入門容易，簡潔而不簡單
為了使入門容易，我們采用簡單易懂的版面設計，從最基本的一個跑馬燈開始就讓您無縫地切入教學。別看實驗臺體積巨大，每個模塊都如此輕巧，當你在教學時可以把任何一個模塊帶入課堂，并且大部分的模塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。當然你可以放心安全問題，我們對可能產生安全隱患的部分都做了防護。
2、人體工學，美觀而舒適
傳統的立式實驗桌，多采用立式屏結構。這種結構使得學生操作大部分實驗時需要站立，易于疲勞，視角向前不利于思考。同時由于立屏的高度較高，學生上實驗課時視線受遮擋，不便于老師講解。潛龍采用模塊平放結構，使得視線趨于自然向下，如同平時讀書寫字?？拷脩魝?cè)又略帶傾斜，使得操作時更加方便。同時抬頭時視線使得毫無遮擋。可以方便地聽講，老師亦可觀察實驗情況。
3、注重細節，一見傾心的質感
單片機應用實訓裝置嚴格采用光潔度，厚度都符合高品質要求的鋁材。每塊木板都真材實料，厚度都到達8mm或以上，并進行了定制家具級的封邊工藝。黑色的木紋與銀色的經典組合，讓您一見傾心，永恒經典。從桌子的高度，到每個模塊背后的處理，甚至各個孔的位置，潛龍都進行了精心的考慮。一切細致考慮只為了能使更加美觀，方便，耐用。
4、高度開放，激發創新
單片機應用實訓裝置采用模塊化設計，我們并不簡單的，單獨設計模塊，而是將模塊間聯系，可能性，功能性做了綜合考慮，加上十多年的研發經驗，使得潛龍模塊日趨經典與開放。潛龍?zhí)峁┙?jīng)典實驗項目，我們建議用戶利用高度開放性的模塊，設計出自己的實驗項目。
5、貼近實際，易于拓展
通過十幾年與用戶市場溝通，獲得了寶貴的實際經驗。我們深知教學與實際生產結合的重要性。所以不管是從實驗項目的設計，還是特別設計了多達幾十種的實訓包。超聲波，GPS,GSM,霧化器等等一系列的打包模塊。
6、易于管理，維護方便
單片機應用實訓裝置設計了不同以往的漂亮柜子，如同您家里的家具般讓人舒適，上乘的腳輪易于移動與固定。同時可選配儀器放置隔板，資料放置隔板等貼心設計，讓您輕松，漂亮地放置常用儀器與實驗時需要查詢的資料。同時潛龍采用精致的小模塊設計，單獨故障不會導致整個系統的破壞。如有損壞，僅需替換相應小模塊即可，方便又省心。
二、配置清單(*帶星號為選配模塊)
|
序號
|
名 稱
|
型號及規格
|
|
1
|
實訓桌
|
尺寸1160*720*840
采用符合人體工學的平斜面設計，所有模塊平斜放于桌面固定槽內，實驗視線同讀書一樣，自然往下，利于思考。同時解決傳統立式結構的視線遮擋，無法看見教師教學的問題。工藝上采用優質鋁材，16mm以上黑色木板，家具級封邊工藝，帶3個柜子，優質鉸鏈，鋁合金把手，帶4個可鎖式腳輪便于移動。 |
|
2
|
電腦推車
|
尺寸630*580*1140
采用鋁合金結構，16mm以上黑色木板，家具級封邊工藝，帶4個腳輪，帶電腦位，伸縮鍵盤托板。 |
|
3
|
WiFi云控制模塊
(需現場演示) |
●設備可以使用手機wifi/4G/3G/2G 全球化遠程控制。并可設置定時，分享，狀態反饋，場景聯動，微信/分享等功能，千里之外均可以控制。
●支持權限管理功能，采用主賬戶管理機制，安全，方便。 同時支持433無線控制，手動應急控制。 ●手機系統支持安卓，蘋果IOS. |
|
5
|
51單片機主機模塊
|
● 支持AT89S52芯片/8K FLASH/在系統下載設計。
● 支持STC90C516RD+單片機芯片/61K超大FLASH/抗干擾系統超強、內部集成MAX810專用復位電路。 ● 模塊配有RS232通訊模塊和USB轉串通訊模塊，方便筆記本及無串口PC機使用。 ● 配置DIP40封裝拉桿式綠色鎖緊插座，方便單片機芯片更換或仿真器接插。 ● 配有蜂鳴器電路 ● 配有兩組快捷電源插座及電源指示，并裝有電源反接保護電路，有效保護模塊工作安全 |
|
6
|
電源模塊
|
DC±5V，±12V，24V
帶3位插座，電源指示，漏電保護。 |
|
7
|
仿真器模塊
|
LG-KEIL USB仿真器
(USB通訊接口，使用KEIL軟件) 3 CPU設計，真實仿真32條IO腳，包括任意使用P30和P31口。通訊速率達到115200BPS。 |
|
8
|
顯示模塊(AB共2塊)
|
8位跑馬燈
|
|
8位數碼管動態顯示
|
||
|
16×32點陣LED屏
|
||
|
128×64繪圖液晶顯示屏
|
||
|
1602字符型液晶顯示屏
|
||
|
9
|
繼電器模塊
|
6路繼電器（帶驅動）
|
|
10
|
指令模塊
|
PS2鍵盤接口
|
|
8個獨立鍵盤接口
|
||
|
8路8位開關量輸入
|
||
|
4*4矩形鍵盤接口
|
||
|
11
（可2選1） |
并行ADC/DAC模塊1
|
ADC0809
|
|
DAC0832
|
||
|
0-5V模擬電壓輸出
|
||
|
8等級LED電平指示
|
||
|
有源時鐘發生器
|
||
|
串行ADC/DAC模塊2
|
ADC TLC549
|
|
|
DAC TLC5615
|
||
|
0-5V模擬電壓輸出
|
||
|
8等級LED電平指示
|
||
|
有源時鐘發生器
|
||
|
12
|
交直流電機控制模塊
|
24V直流減速電機
|
|
220V交流減速電機
|
||
|
光電開關計數輸出
|
||
|
13
|
步進電機控制模塊
|
步進電機
|
|
水平移動裝置
|
||
|
閉環控制裝置
|
||
|
14
|
傳感器配接模塊
|
4路傳感器接口
|
|
16路光電隔離IO口
|
||
|
15
|
擴展模塊
|
8255芯片，74LS245芯片
|
|
16
|
溫度傳感器模塊
|
18B20/LM35
|
|
17
|
RS232通訊線
|
RS232通訊線
|
|
18
|
ISP編程線
|
ISP編程電纜（USB接口）
|
|
19
|
排線
|
排線
|
|
20
|
電子連線
|
實驗連線
|
|
21
|
接近開關
|
LJ12A3-4-Z/BX
|
|
22
|
*創新傳感器模塊套件
|
配置LG-SXB01單片機主機模塊板，含USB通訊接口、RS232通訊接口、串行AD采集模塊、報警模塊、信號放大模塊、8組開關量輸入模塊、8組開關量顯示模塊、液晶顯示模塊、可調電壓模塊、在線編程模塊、提供雙電壓模塊、傳感器模塊擴展區（可擴展以下傳感器模塊）：
1. 傾斜檢測傳感器模塊:傾斜30~45度，低電平有效. 2. 凝露檢測傳感器模塊: 相對濕度達94％RH以上時，電阻將急速增加，到相對濕度在100％RH時，電阻值趨向∞ 3. 觸摸檢測傳感器模塊: 觸摸開關電極加放大、整形、比較電路，*終產生TTL信號. 4. 火焰檢測傳感器模塊: 火焰檢測響應時間<1s； 5. 紫外檢測傳感器模塊：(UVA, 波段范圍420 nm-320 nm) 和中波紫外線 (UVB, 波段范圍 320 nm-275 nm ) 6. 氣體檢測傳感器模塊：適宜于液化氣、丁烷、丙烷、甲烷、酒精、氫氣、煙霧等監測裝置，探測可燃氣體、煙霧300 to 10000ppm振動檢測傳感器模塊； 7. 振動檢測傳感器模塊：雙路信號輸出； 8. 超聲波測距模塊: 角度15度,距離2cm~4m； 9. 數字光強度檢測模塊：傳感器內置16bitAD轉換器，光照度范圍：0-65535 lx，標準NXP IIC通信協議 10. 無線數據通訊模塊：工作在2.4~2.5GHz，發射模式下發射功率為-6dBm 時電流消耗為9.0mA，接收模式時為12.3mA。 11. 人體紅外感應模塊：感應距離3~7 米,可通過電位器調節。 12. 粉塵檢測傳感器模塊：可靈敏檢測直徑1 微米以上的粒子，內置加熱器可實現自動吸入空氣  |
|
23
|

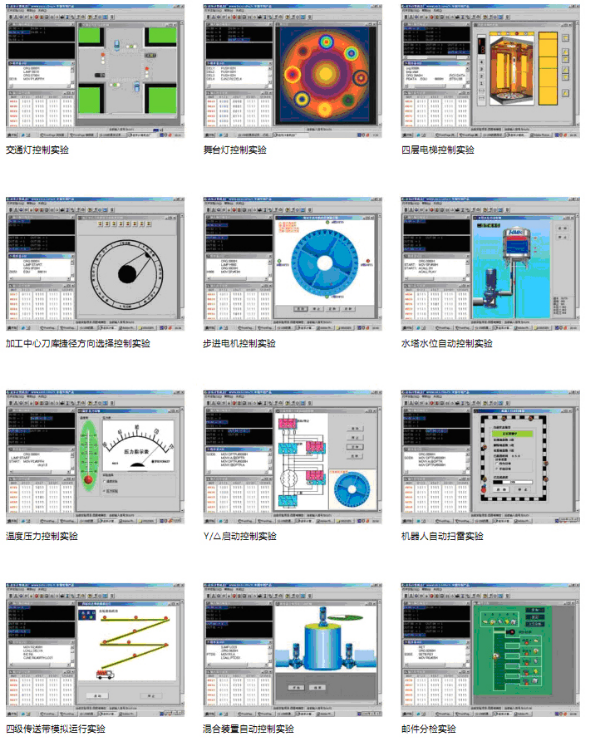

*DAQ創新實驗?zāi)K
(需提供軟件相關證書證明正版) |
1. USB接口，帶光耦隔離芯片。
2. 配套上位機軟件，帶豐富的互動性。下位機進行操作時上位機軟件可以實時做出對應反應?？赏瓿?5類開環與閉環實驗。 3. 實時顯示各接口情況，對運行代碼情況了如指掌。  可完成十五個控制實驗項目： 1 、交通信號燈的自動控制 2 、機器人自動掃地雷 3 、加工中心刀庫捷徑方向選擇控制 4 、驅動步進電機的控制 5 、舞臺藝術燈飾的控制 6 、四層電梯的控制 7 、LED數碼管顯示控制實驗 8 、交流電機Y/Δ形起動的控制 9 、液體混合裝置的自動控制 10、 水塔水位自動控制 11、 四級傳送帶的模擬運行 12、 郵件分揀系統的模擬運行 13、 數字邏輯分析儀實驗 14、 溫度壓力實驗 15、 連線自動撿測系統 |
|
24
|
*串并轉換模塊
|
74LS164/165芯片
|
|
四位數碼管靜態顯示
|
||
|
仿PLC的IO口狀態指示
|
||
|
25
|
*IIC總線模塊
|
IIC總線IC卡
|
|
IIC總線時鐘芯片
|
||
|
IIC總線EEPROM
|
||
|
26
|
*EDA擴展板
|
標配ALTERA EPM1270T144C5N擴展板。
可選ALTERA EP1C6、EP1C12 |
|
27
|
*小車往返運動模塊
|
執行機構由一個直流減速電機及絲桿、滑塊，導軌組成
|
|
四路兩種位置傳感器檢測
|
||
|
限位保護功能
 |
||
|
28
|

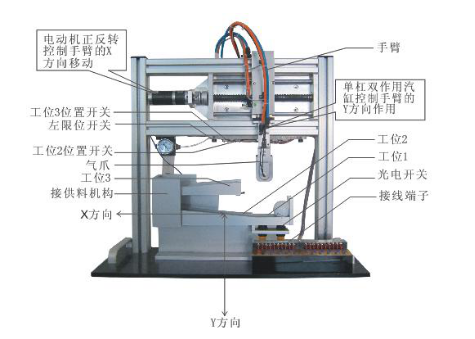

*智能物料搬運裝置
|
全鋁合金框架結構，加優質鋼板底座
|
|
雙軸直線搬運機器人機構
|
||
|
傳感器檢測機構
|
||
|
限位保護功能
|
||
|
接供料機構
|
||
|
氣動控制機構
|
||
|
該裝置主要有一個三自由度機械手和一個接供料機構、氣路元件，及骨架和各個傳感器組成。機械手的水平移動由一個直流減速電機及絲桿，導軌組成，垂直方向由一個單桿雙作用氣缸及一個雙桿導軌組成，機械手的抓取動作由一個支點型氣缸完成，以上每個氣缸上面均有磁性傳感器檢測位置。接供料機構除循環接收物料外還有兩個光電傳感器，手爪上裝有一個光纖傳感器，可判斷物料有無及顏色識別。
 |
||
|
29
|
*氣泵
|
實驗室共用靜音氣泵
|
|
30
|

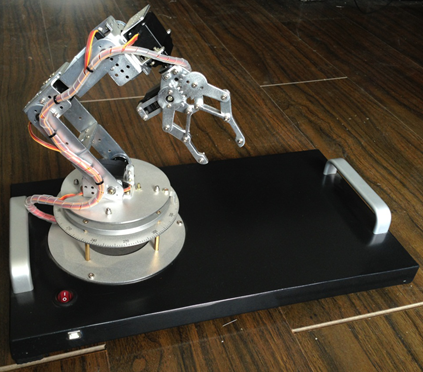

*六自由度機械臂六關節機器手
|
1、分度旋轉底座（云臺）
底座盤：120*3mm，鋁合金，1個 腰關節電機固定盤：120*2mm，鋁合金，1個 轉盤軸承：120*80*7mm，鋁合金，1個 臂部支撐轉盤：120*8*3mm，鋁合金，1個 撥叉式舵機臂：98*20*2，鋁合金，1個 杯士軸承：3*8*4mm，軸承鋼，2個 2、手臂連接件 多功能支架，鋁合金，4個 U型支架，鋁合金，3個 L型支架，鋁合金，2個 杯士軸承，3*8*3mm，軸承鋼，3個 3、 手部 BigHand機械手夾持器，鋁合金基體工程塑料爪面滑塊滑道，1個 4、 舵機 底盤、手腕擺動、手腕旋轉、夾持采用MG995舵機，180度，金屬齒，4個 臂部*下面兩個負荷較大的舵機采用Power HD1501MG舵機17kgcm扭力/62g重/180度，金屬齒，2個 5、標準件 銅螺柱螺母、盤頭螺絲螺母、彈簧墊圈等全套  |
|
31
|
*二維運動控制
|
二維運動機構
限位保護功能 二相步進電機+驅動器 PCI運動控制卡 獨立開關電源 1、定位精度：0.4mm 2、X軸有效行程：320mm；Y軸有效行程：320mm； 3、輸入電源：220V±10％(50Hz) 4、工作環境：溫度-10℃～+40℃ 相對濕度<85％(25℃) 海拔<4000m 5、裝置容量：≤1．2kVA 6、外形尺寸：70cm×61cm×20cm  |
|
32
|
*ARM主機模塊
|
ARM CortexM3系列STM32F103ZET6芯片
ARM主機模塊硬件資源： （1） CPU：STM32F103ZET6;(LQFP144腳,片上集成512K flash、64KRAM、12Bit;ADC、DAC、PWM、CAN、USB、SDIO、FSMC等資源); (2)板上外擴512K SRAM, 2M NOR FLASH （板上支持*大1024kSRAM，16M的NOR FLASH）滿足大容量數據采集、處理及分析要求; (3)板上外擴128M或256M NAND FLASH（標配128M）滿足彩屏上豐富的圖片存儲、數據表格存儲，文件管理等應用; (4) 一路CAN通信接口,驅動器芯片SN65VHD230; (5) 兩路RS232接口; (6) 一路RS485通信接口; (7) 一個SD卡座SDIO控制方式; (8) 一個I2C存儲器接口，標配24LC02(EEPROM); (9) 一個SPI存儲器接口，標配AT45DB161D(DATA FLASH); (10) 一路ADC調節電位器輸入; (11) 三路ADC輸入接線端子引出; (12) 兩路PWM輸出接線端子引出; (13) 兩路DAC輸出接線端子引出; (14) 一個蜂鳴器、五個用戶 LED燈、一個電源指示燈，一個 USB通信指示燈; (15) 四個用戶按鍵，一個系統復按鍵。 |
|
33
|
*ARM仿真器
|
ARM仿真器
|
|
34
|
*MSP430單片機主機模塊
|
MSP430F449芯片
|
|
35
|
*MSP430下載器
|
MSP430下載器
|
|
36
|
*AVR單片機主機模塊
|
ATMEGA128L芯片
|
|
37
|
*AVR下載器
|
AVR下載器
|
|
38
|
*PIC單片機模塊
|
PIC16F877A芯片
|
|
39
|
*編程器
|
TOOP2004
|
|
40
|
*藍牙模塊
|
藍牙模塊，配USB藍牙接收器
|
|
41
|
*氣壓高度計（含正負大氣壓電動生成器）
|
氣壓高度表主要參數說明：
1、可模擬0~10000米高空的大氣壓強; 2、單片機核心，顯示采用LCD1602液晶，顯示當前的大氣壓力值和海拔高度值。 3、TLC2543 AD轉換模塊，12位分辨率，11通道; 4、MPX4115AP集成硅壓力傳感器: （1）模塊量輸出范圍:0.2~4.8V （2）壓力范圍:15至115 KPa 5、真空表，顯示范圍0~ -0.1MPa; 6、正負大氣壓電動生成器： （1）*大負壓-80KPA，可用于抽濾，氣壓可調節大小，可模擬0~10000米高空的大氣壓強， （2）*大正壓約250KPA （3）進氣口進的氣體從出氣口出來，可用于氣體循環 （4）采用220V供電 7. 流量控制閥 用于控制流量，從而調節氣壓。 8.管路系統 |
三、選配實訓對象:
|
序號
|
實訓包名稱
|
配件
|
說明
|
|
|
配件名稱
|
數量
|
|||
|
1
|
智能語音遙
控機器人 |
51單片機系統、語音識別模塊，電機驅動模塊，機器人模型，配件、技術資料
|
1套
|
通過51單片機系統實現對語音模塊的讀取，從而實現對機器人動作的語音控制。
|
|
2
|
智能語音
遙控小車 |
51單片機系統、語音識別模塊，電機驅動模塊，小車模型, 配件、技術資料
|
1套
|
通過51單片機系統實現對語音模塊的讀取，從而實現小車動作的語音控制。
|
|
3
|
超聲波倒車雷達
|
51單片機系統、超聲波測距模塊、液晶顯示模塊、
配件、技術資料 |
1套
|
使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
|
|
4
|
環境測試儀
|
51單片機系統、環境測試模塊、液晶顯示模塊、配件、技術資料
|
1套
|
通過檢測環境溫度和濕度，并通過單片機接收數據，實時顯示當前溫度值和濕度值。
|
|
5
|
出租車計價器
|
51單片機系統、液晶顯示模塊、直流電機模塊、配件、技術資料
|
1套
|
直流電機模擬車輪，用霍爾傳感器測里程，用LCD顯示里程、單價、總價、等信息
|
|
6
|
數字式多路溫度采集系統
|
51單片機系統、DS18B20模塊、液晶顯示模塊、配件、技術資料
|
1套
|
對8組DS18B20同時進行溫度采集和顯示
|
|
7
|
數據采集系統
|
51單片機系統、數據采集模塊、液晶顯示模塊、配件、技術資料
|
1套
|
采用AD轉換器轉換模擬信號，再通過單片機送到液晶模塊，顯示轉換后的數字量
|
|
8
|
交通燈控制系統
|
51單片機系統、交通燈模塊、配件、技術資料
|
1套
|
用LED發光二極管模擬交通燈，數碼管顯示倒計時秒數
|
|
9
|
電機控制系統
|
51單片機系統、直流電機控制模塊、四相步進電機模塊、液晶顯示模塊、配件、技術資料
|
1套
|
51單片機系統，通過PWM方式控制直流電機轉速，并用霍爾傳感器測速。
51單片機系統驅動四相步進電機進行正轉，反轉和停止操作。 |
|
10
|
公交車報站器
|
51單片機系統、語音錄放模塊、配件、技術資料
|
1套
|
公交車報站，語音提示，可進行語音錄放控制
|
|
11
|
熱釋紅外報警儀
|
51單片機系統，熱釋電紅外傳感器測溫模塊、配件、技術資料
|
1套
|
使用熱釋紅外傳感器，實現非接觸測量人體、物體熱釋紅外信號檢測，并通過蜂鳴器報警。
|
|
12
|
數字電子鐘
|
51單片機系統、日歷時鐘模塊、液晶顯示模塊、配件、技術資料
|
1套
|
年、月、日、星期、時、分、秒顯示，程序中可設置初值
|
|
13
|
俄羅斯方塊游戲
|
51單片機系統、液晶顯示模塊、配件、技術資料
|
1套
|
單片機實現俄羅斯游戲，用LCD顯示，鍵盤控制
|
|
14
|
電子稱
|
51單片機系統、壓力傳感器模塊、信號放大轉換模塊、法碼（3只）、液晶顯示模塊、4*4矩陣鍵盤、配件、技術資料
|
1套
|
測量物體質量，LCD1602液晶依次顯示：重量值|輸入的單價值|待測物體的總價格.可通過下面4*4矩陣鍵盤輸入單價，然后將砝碼放上托盤，再按 “計算”鍵，計算出總價格。重新稱重時，按下“退格”鍵，重復以上步驟。提供法碼，量程500克
|
|
15
|
考勤機
|
51單片機系統、讀卡器模塊、液晶顯示模塊、配件、技術資料
|
1套
|
IC卡應用于考勤機，身份識別，記錄考勤數據。
|
|
16
|
SD卡讀寫器
|
51單片機系統，SD卡讀寫模塊、液晶顯示模塊、配件、技術資料
|
1套
|
通過51單片機，讀寫SD卡，SD卡需自配，并在液晶上顯示SD卡讀寫的數據。
|
|
17
|
MP3音樂播放器
|
51單片機系統、MP3播放模塊、耳機、配件、技術資料
|
1套
|
通過51單片機系統對實驗板SD卡讀寫，源代碼可以通過本實驗板播放幾乎所有常用碼率的MP3/wma/mid/mav音頻文件。
|
|
18
|
無線數據
傳輸系統 |
51單片機系統、無線通信模塊、配件、技術資料
|
1套
|
無線數據傳輸模塊實現數據傳輸，注：用戶至少配兩套系統才能完成傳輸功能
|
|
19
|
基于CAN總線的汽車車窗控制
|
51單片機系統、CAN通訊模塊、液晶顯示模塊、配件、技術資料
|
1套
|
通過51單片機系統對CAN總線方式通信，控制車窗的開合（模擬），并通過液晶顯示CAN總線通訊數據
|
|
20
|
網絡家電
|
51單片機系統、以太網通訊模塊、配件、技術資料
|
1套
|
通過51單片機系統控制以太網模塊實現與PC機端調試小助手雙向數據通訊，（模擬）空調的啟動、停止和設置
|
|
21
|
GSM通信系統
|
51單片機系統、GSM網絡通信模塊（SIM卡自備）、配件、技術資料
|
1套
|
單片機控制GSM通信模塊實現自動拔號、通話和發短信功能。
|
|
22
|
GPS定位
|
51單片機系統、GPS模塊、
液晶顯示模塊整合到一塊PCB板上、GPS天線、配件、技術資料 |
1套
|
單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
|
|
23
|
可燃氣體報警儀
|
51單片機系統、可燃氣體檢測模塊、配件、技術資料
|
1套
|
使用可燃氣體傳感器，調理電路進行信號調理，單片機根據信號進行報警。
|
|
24
|
流量液位檢測自動供水（帶紅外遙控）
|
51單片機系統、透明供水系統模型、水泵、流量檢測傳感器模塊、液位檢測傳感器、紅外遙控器、配件、技術資料
|
1套
|
單片機實時檢測并在LED數碼管上實時顯示水流量信息，同時根據液位情況，控制水泵進行自動供水控制，水流量可手動進行調節。系統帶紅外遙控系統。
|
|
25
|
汽車無鑰匙
啟動系統 |
51單片機系統、觸摸傳感器模塊、直流電機控制模塊、配件、技術資料
|
1套
|
51單片機系統，根據采集到觸摸傳感器模塊的信號，啟動或停止汽車工作（由小直流電機模擬）。
|
|
26
|
火災感應
報警系統 |
51單片機系統、火焰檢測傳感器模塊、直流電機控制模塊、配件、技術資料
|
1套
|
51單片機系統，根據采集到火焰檢測傳感器模塊的信號，來控制蜂鳴器和LED發光二極管聲光報警。
|
|
27
|
汽車自動雨
刮器系統 |
51單片機系統、凝露傳感器模塊、配件、技術資料
|
1套
|
51單片機系統，根據采集到凝露傳感器模塊的信號，來控制LED發光二極模擬雨刮器的啟停
|
|
28
|
汽車傾斜檢
測報警裝置 |
51單片機系統、傾斜傳感器模塊、配件、技術資料
|
1套
|
51單片機系統，根據采集到傾斜傳感器模塊的信號，來控制蜂鳴器和LED發光二極管聲光報警。
|
|
29
|
汽車舒適度
檢測裝置 |
51單片機系統、振動檢測傳感器模塊、配件、技術資料
|
1套
|
51單片機系統，根據采集到振動檢測傳感器模塊的信號，并用LED發光二極管閃動的頻率來模擬汽車振動的頻率。
|
|
30
|
空氣質量檢測系統
|
51單片機系統、空氣質量傳感器模塊、配件、技術資料
|
1套
|
51單片機系統，根據采集到空氣質量傳感器模塊的信號，來判斷空氣質量。
|
|
31
|

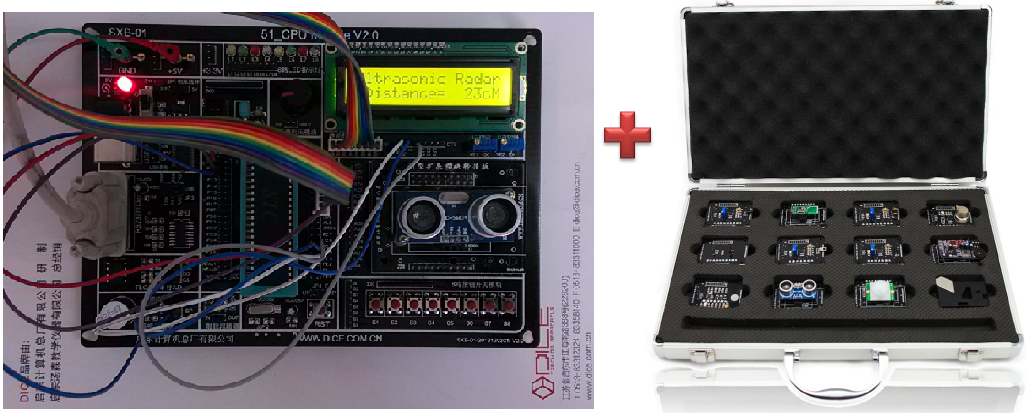

LG-SX02型單片機實訓箱
|
環境測試儀
|
1
|
使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗，結果可通過LCD液晶屏顯示。
|
|
超聲波傳感器
|
1
|
單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示。
|
||
|
七色發光手電
|
1
|
通過單片機控制多色LED手電筒。
|
||
|
動畫顯示儀
|
1
|
通過單片機控制LCD液晶顯示動畫。
|
||
|
紅外測溫儀
|
1
|
通過紅外線來測量溫度，帶激光瞄準，結果在LCD液晶中顯示。
|
||
|
球型顯示器
|
1
|
通過單片機控制LED旋轉，在球體上產生動畫。動畫可通過上位機軟件編輯。
|
||
|
電烤箱
|
1
|
帶雙燈管加熱裝置，可透過玻璃看到加熱過程。
|
||
|
射頻卡
|
1
|
非接觸式IC模塊
|
||

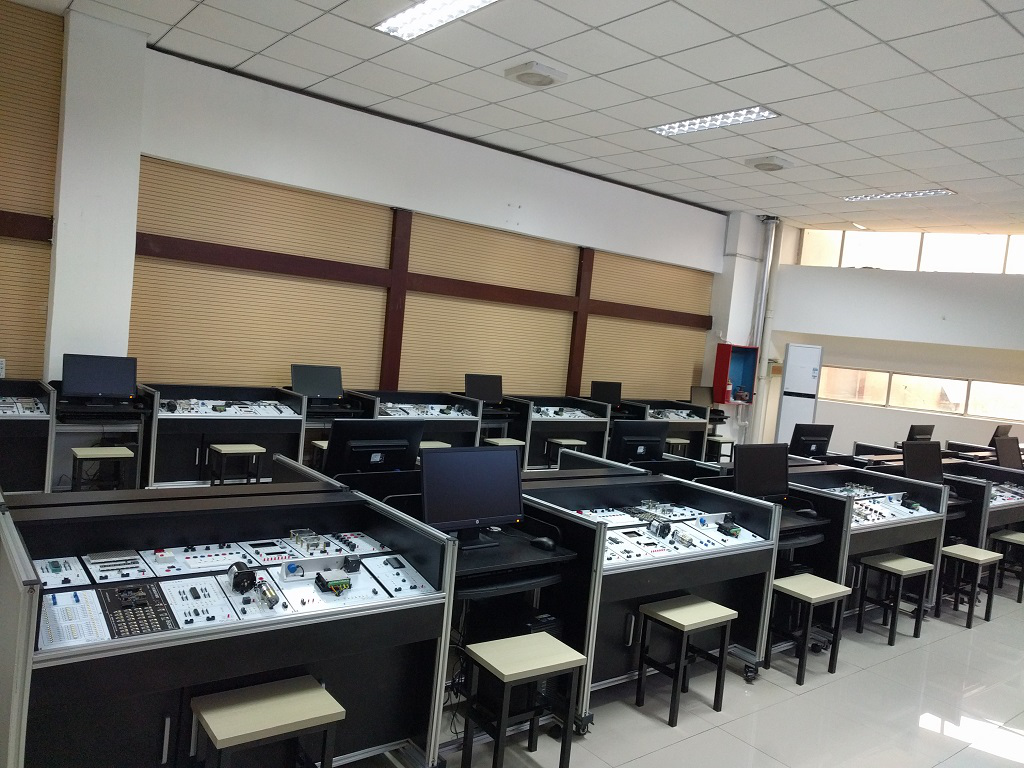

四、實驗室案例
