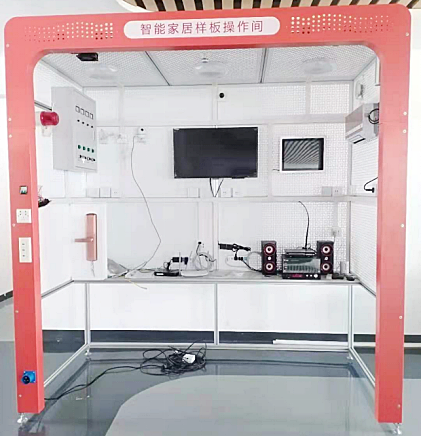

LGWL-JJ05型智能家居實訓系統及物聯網開發實訓平臺
LGWL-JJ05型 智能家居實訓系統及物聯網開發實訓平臺采用模塊化的設計模式，根據實際需求選配各種模塊組建具有行業特色的物聯網工程實訓室，與實際應用緊密結合，覆蓋物聯網三個層面的主要技術，包括傳感器技術，RFID技術，無線傳感網、WiFi、RJ45網絡等各種通信組網技術，以及各種應用系統。采用多種無線技術完成環境數據采集和控制實驗，組網實驗，同時也可以進行組合創新實驗。智能書架管理系統包含了一個RFID智能貨架，它由RFID高頻讀寫器、天線多路器和若干平板天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部，每層書架放置一組數碼管輸出，用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。使用時要領用和歸還。環境監控系統采用無線傳感網絡技術，可定時采集空氣溫度、空氣濕度、CO2濃度、光照強度，土壤溫和水分等，來獲得作物生長的條件，通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。利用ZigBee協調器，通過傳感控制節點將環境監測數據傳輸?shù)椒掌?，并以圖表方式顯示給用戶，當監測數據出現異常時，可利用軟件網絡實現對溫室設備（溫、光、氣、水等）的自動控制，也可以通過Internet網絡遠程監測環境信息和設備運行狀態等。
一、配置及功能
1.整套設備采用鋼結構及鋁合金型材承重支架，組成半封閉設計環境，模擬真實家居環境；尺寸可依據實際場地定制；模擬房間尺寸（2375*2400*1240）mm。
2.鈑金采用1.5mm加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3. 設計工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4. 模塊化設計，標準連接件，模塊式架構，可隨意組裝成各種結構，便于維護、拆卸和運輸；
5. 樣板間正面主干由1根開有3個8mm孔位的垂直軸與6根水平軸，通過3根8mm雙頭螺栓固定組成“豐”字形骨架，結構穩固。
6. 樣板間頂部鋼板采用滑塊式鏍絲固定法，兩側使用兩個Φ8十字螺絲與型材架內8mm寬的孔槽進行固定，可以前后滑動。
7. 樣板間側板采用鉗入式固定法，側面靠下位置裝有平臺桌面，采用前置式固定法，使用兩側和后側支架進行支撐，內六角螺絲固定，牢固可靠，保證安全；
8. 網孔板外形尺寸大小可根據實際情況定制，網孔板均勻分布15mm*5mm的網孔，可適用Φ3、Φ4、Φ5自攻螺絲和Φ3、Φ4、Φ5螺絲螺母安裝。
9. 樣板間上固定30線槽，30線槽內部走線連接設備電源線，為樣板間內各個電器供電。
10. 樣板間配電箱安裝有1路空氣開關及接地保護裝置，配電箱提供220V和24V、12V、5V幾種電壓，滿足國家用電安全標準。
11. 同時支持通過用平板電腦、手機和網關來控制以上樣板間設備。
安裝配套設計部件：
12. 自智能門鎖：安裝在工位的側面，學生通過刷卡和密碼、指紋、AP集中控制方式可控制門禁通行； ；
（1) 智能門鎖：
1）刷卡和密碼、指紋、AP集中控制，手動開啟，關門自動上鎖；
2）適用于左門、右門、內開門與外開門等各種扇門；本系統安裝左開門
3）鎖舌伸出長度＞20mm，符合GA/T73-94 5.1.6B級標準；
4）與網關系統配套使用；
5）電壓:DC6V電池供電,開鎖電流＜300mA,靜態20mA，開鎖靈敏度1s；
6）用戶管理自設定
7）指紋管理自設定
8）具有密碼防盜報警音提示
9）使用壽命長（50萬次以上）
10）智能門鎖內鉗門鈴：
13.換氣扇（ 1個）；可支持正反轉，AC 220V供電；
14.旋轉式警示燈（1個）；DC 220V供電；
15.LED射燈 （2個）；DC 220V供電，
16.梯子 （1個）；合金材質，1.5米左右；
17.萬用表 （1只）；電子式，具有測量電壓、電流、電阻等功能。
18.32英寸壁掛式LED液晶電視 （1臺）；AC 220V供電，帶USB、VGA、HDMI、RGB等接口；
19.壁掛式暖風機 （1臺）；AC 220V供電，功率2000W；多檔控制
20.電動窗簾 （1套）；AC 220V供電，窗簾電機自帶多種模式；Zigbee和紅外模式
21.DVD一臺；音視頻輸出，支持讀取各種光盤及視頻格式；
22.T智能攝像頭，DC12V/DC5v，支持WIFI，網絡；
23.無線路由器（1個）；1WAN口，4LAN口；
24.音響；桌面式，2.O音箱，接口：AUX；
25.智能家居控制主機
26.溫濕度傳感器,ＧＰＲＳ,通訊，實時數據上傳.
27.86型1路觸摸屏無線遙控開關 零火線
28.130萬高清攝像頭
（1）工作電壓 DC 9V
（2）產品材質 阻燃ABS
（3）通信方式 網絡通信、ＷＩＦＩ無線通信
（4）通信距離 空曠環境距離＞100m；空曠環境距離＞100m；自組網的方式通；
（5）工作溫度 -20℃~70℃
（6）工作濕度 20%-80%RH
（7）9V-- DC 9V電源輸入
（8）LAN LAN 以太網口
27.AP控制終端
（1）Cortex-AS3四核64位，主頻1.5GHz內存，2GLPDDR3
（2）內置ROM，操作系統，Android6.0\網絡支持，以太網、WIFI、藍牙、
（3）接口、USB2.0，串口COM2.232協議
（4）電源：DC12V.1A
（5）卡槽：TF\SIM卡
（6）網絡：RS485
29.功能說明
（1）用于ZigBee基本的傳感數據采集與輸出控制實驗
（2）智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
（3）智能庭音樂系統，可通過管理平臺進行遠程遙控，開啟與關閉音樂設備，播放想聽的音樂和音量的大小調節等。
（4）系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，音樂，等家電的控制與監控。
（5）智能照明系統
?智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
（6）智能電器控制系統
?智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
二、功能實訓
1.APP遠程控制操作實訓
2.實時控制監控實訓
3.紅外控制操作實訓
4.無線遙控對碼操作操作實訓
5.場景控制操作實訓
6.主網平臺組建操作實訓
7.平板電腦檢測設置操作實訓
8.家電控制操作實訓
8.電動窗簾操作實訓
9.家居安防模塊的連接實訓
10.情景組建控制等實訓
