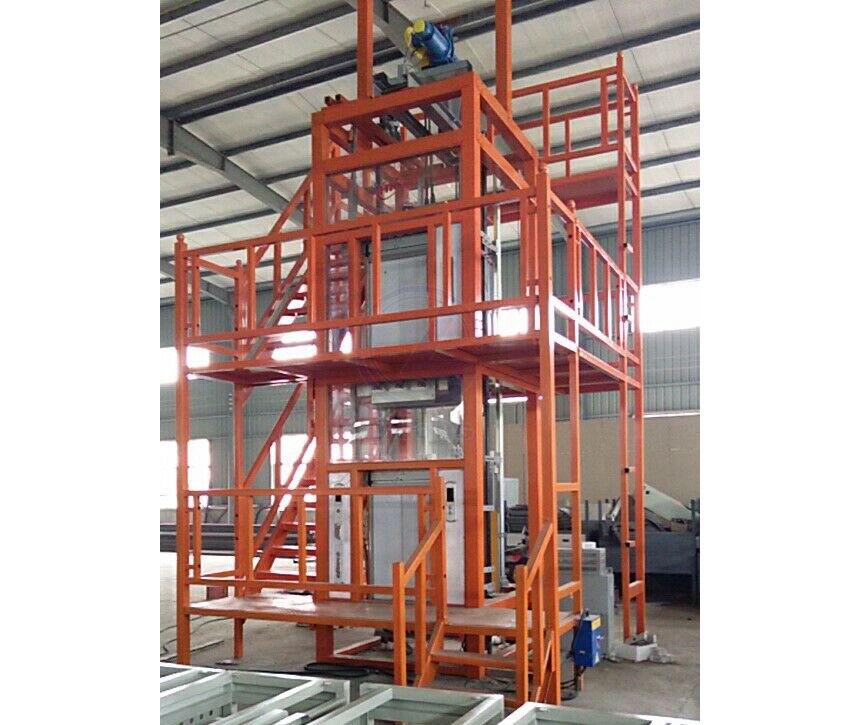

LG-DTS01型 電梯安裝維修與保養實訓考核平臺
一、LG-DTS01型 電梯安裝維修與保養實訓考核平臺設備概述
設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。電梯安裝維修與保養實訓考核平臺適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。
設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。電梯安裝維修與保養實訓考核平臺設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。電梯安裝維修與保養實訓考核平臺具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。
實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。
二、電梯實訓考核設備技術參數
◎ 工作電源：三相五線供電AC 380 V /220 V ±7.5% 50Hz;
◎ 參考尺寸：4500 × 3700 ×8000 mm （長×寬×高）;
◎ 安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、 防撞保護功能，符合相關的國家標準;
◎ *大功率消耗≤7.5 kW。
三、電梯實訓考核設備配置清單：
|
規格型號 |
額定載荷 |
升降行程 |
臺面尺寸 |
備注 |
|
SJG實訓電梯1 |
500kg |
5米 |
1.4*1.35米 |
|
四、實訓電梯主要用料明細：
|
序 號 |
材料名稱規格 |
用途 |
產地 |
|
1 |
δ3mm花紋鋼板sus304不銹鋼 |
門 |
上海寶鋼 |
|
100*40H16方管 |
橫軸架 |
||
|
10# 軌道型鋼 |
導軌 |
||
|
100*40矩形管、δ14,16鋼板 |
門架面板 |
||
|
橫 軸 架 |
|||
|
2 |
液 壓 泵 CBN系列齒輪泵 |
液壓系統 |
泰興鼎坤 |
|
液壓油46# |
上海 |
||
|
雙層高壓油管 |
威陽西北橡膠 |
||
|
油缸筒Φ60*5 ×2 |
無錫四方精密無縫管 |
||
|
活塞桿 Φ40 ×2 |
泰興鼎坤 |
||
|
密封件、防塵圈 |
臺灣鼎基 |
||
|
3 |
電機 |
380V 2.2Kw |
榮成市華宇機電有限公司 |
|
電器原件 |
電源線路控制 |
正泰集團 |
|
|
4 |
其他配件 |
滑輪、鏈輪 |
泰興鼎坤 |
|
HRB軸承、鋼珠 |
哈 爾 濱 |
||
|
鏈條、照明燈 |
泰興鼎坤 |
||
|
其他 |
使用說明書/保修卡/合格證 |
|
|
五、實訓電梯詳細用料配置：
|
序號 |
名稱 |
技術規格 |
備 注 |
|
1 |
門 |
δ3mm花紋鋼板sus304不銹鋼 |
|
|
60*40 |
H16方管 |
||
|
2 |
道軌 |
10# |
軌道C型鋼 |
|
3 |
門架面板 橫軸架 |
100*40δ10 11 |
矩形管鋼板 |
|
4 |
油缸筒 |
￠60*5（2只） |
內徑精磨 |
|
5 |
活塞桿 |
￠40（2只） |
高碳鉻軸承鋼（外徑精磨） |
|
6 |
活塞 |
￠60（2只） |
耐磨鑄鐵 |
|
7 |
Y型密封圈 |
￠60（2只） |
華而卡 |
|
8 |
臺面 |
1.4*1.35*2.5 |
3mm厚花紋板及70×70H16方管 |
|
9 |
高壓油管 |
DN848MPa |
咸陽航空油管 |
|
10 |
液壓件接頭 |
￠8 |
蘇州 |
|
11 |
電磁閥 |
JBZE8 |
蘇州 |
|
12 |
高壓齒輪泵 |
E304 |
泰興鼎坤 |
|
13 |
控制變壓器 |
BK50C-380V220V36V24V12V6V |
德力西 |
|
14 |
交流接觸器 |
CJXZ-1210 |
德力西 |
|
15 |
中間電磁繼電器 |
JZX－22FD－4Z |
德力西 |
|
16 |
行程開關 |
LX19-001 |
德力西 |
|
17 |
按鈕 |
NB4 |
德力西 |
|
18 |
電磁閥 |
直流－24V |
德力西 |
|
19 |
漏電斷路器 |
DZ47-36 D10 |
德力西 |
|
20 |
雙色信號燈 |
AD16-22D/S |
德力西 |
|
20 |
額定載荷 |
500kg |
操作高度5000mm |
注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當?shù)热藶樵?造成的設備故障，免費保修。
