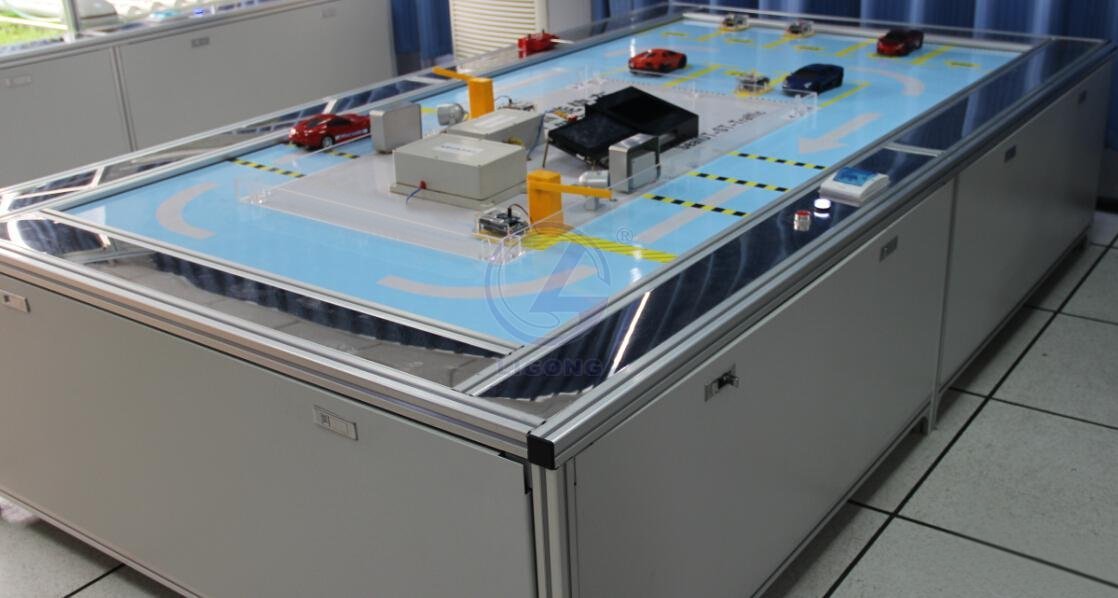

智能停車場沙盤外觀圖

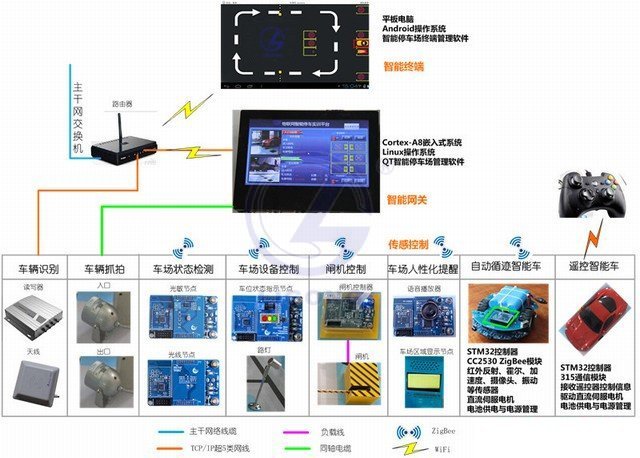

2、系統構成拓?fù)鋱D

系統構成拓?fù)鋱D

三、硬件資源
   智能停車場主題沙盤實訓系統主要由感知設備、控制設備、射頻識別裝置、圖像采集設備、智能小車、智能網關、智能終端、供電設備、鋁合金鋼架模型等組成。
1、感知設備：主要由傳感器調理板、ZigBee通信模塊以及接口底板組成。傳感器包括車位狀態檢測傳感器、光線傳感器等，可根據客戶需求定制不同類型的傳感器節點。它們通過ZigBee技術將采樣數據傳輸給智能網關。
2、控制設備：主要由執行設備、ZigBee通信模塊以及接口底板組成的控制節點。此處的控制設備主要指直流供電型設備。它主要包括車位狀態指示燈、車庫照明燈、道閘控制器、語音播放器、站臺LCD顯示器等。
3、射頻識別裝置：主要由超高頻讀寫器、天線、以及超高頻標簽組成，可通過改變天線射頻功率實現讀寫距離遠近的調節，主要用來實現車輛身份識別，并通過TCP/IP協議將識別信息傳輸給智能網關。
4、圖像采集設備：主要是模擬攝像頭。它安裝在停車場的出入口處，對車輛進行抓拍備案，用于后期的車牌識別或車流量統計。
5、智能小車：由核心控制板、ZigBee通信模塊、傳感器采集板、伺服電機、供電板、輪式底盤組成，實現自動循跡、避障、紅燈擇路行駛、前進、后退、左右轉彎、到站停車、以及與智能網關的通信等功能。
6、智能網關：安裝在本地，主要由嵌入式主板組成，封裝在模具內，美觀大方。嵌入式主板集成ZigBee無線通信模塊，可設計為ZigBee協調器或路由器，分別用于建立ZigBee網絡或維護ZigBee網絡。主板也集成了WiFi模塊，用于連接無線路由器，降低以太網布線的復雜度。主板留有GPRS、3G模塊的接口，可實現智能網關接入移動互聯網功能。
7、智能終端：Android平板電腦，運行智能停車場管理軟件，實現車位預約與導引。
8、供電設備：配有完善的供電設備，包括空氣開關、急停開關、電源指示燈等，安裝在底座鋼架上，為系統輸入安全穩定的交流220V總電源。
9、 鋼架模型：支撐智能車場的整個設施，內部鋪設供電線路。除了提供標準智能停車場模型外，還可根據學校的要求設計停車場的外觀，線路，以及設備部署方式等。
四、軟件資源
   系統軟件默認采用C/S結構，主要包括智能小車軟件、無線網絡傳感器數據透明傳輸軟件、基于QT的智能停車場管理軟件、基于Android的智能停車場管理軟件等。
1、智能小車軟件：
  主要包含自動循跡和遙控兩種實現方式。它們都是驅動直流伺服電機帶動萬向輪轉動，實現小車的行駛。區別在于前者主要利用微控制器的接口技術，驅動紅外反射傳感器實現的線路識別；后者是通過接收遙控器的行駛指令實現的線路識別。
2、無線網絡傳感器數據透明傳輸軟件：
  主要實現ZigBee網絡的建立、節點的自動入網、節點休眠與喚醒、節點之間數據的透明傳輸、傳感器節點的采樣與傳輸、以及執行節點驅動設備的功能。
3、基于QT的智能停車場管理軟件：
  智能網關采用嵌入式Linux操作系統，上電后即運行基于QT的智能停車場管理軟件。軟件包括系統設置、車場管理等界面，集成了嵌入式數據庫，用于保存車輛身份信息以及車位狀態。用戶可以在本地網關上直接瀏覽出入庫車輛的圖片，身份信息、停車費用信息、車位占用狀況等，也可以手動控制出入口處的閘機。
4、智能終端停車場管理軟件：
  智能終端運行基于Android的智能停車場管理軟件，主要實現停車場車位的預約和車位的地圖導引等功能。

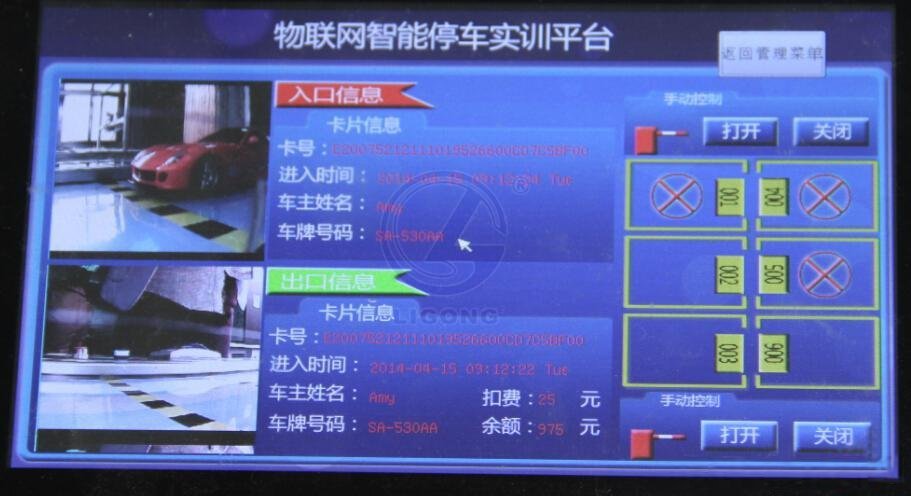

（1）智能網關停車場管理軟件

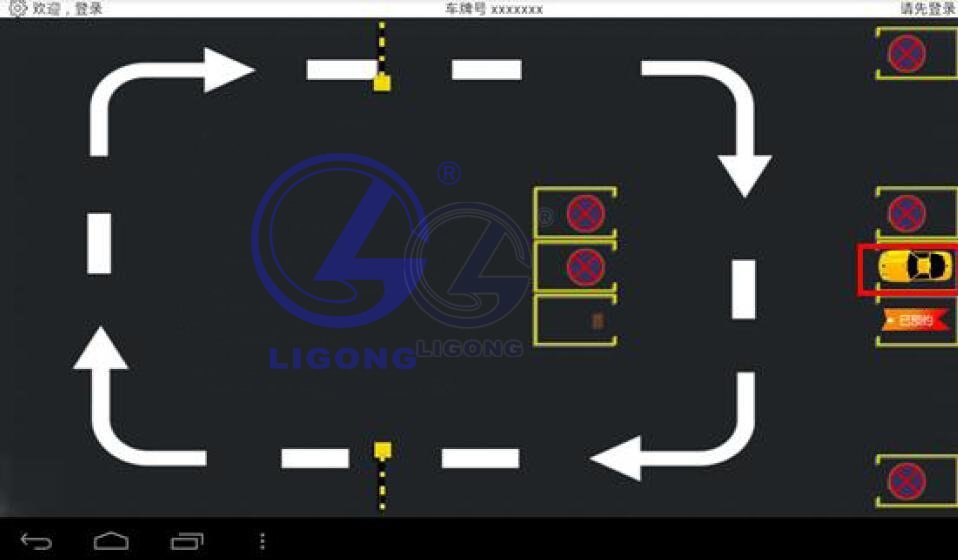

（2）智能終端停車場管理軟件

五、系統功能

車位的集中管理	每個車位檢測器具有一個唯一的mac地址，用來識別車位。車位檢測器實時檢測車位占用狀況，將數據傳輸給網關管理軟件，以圖形方式顯示在GUI界面上。同時智能終端管理軟件上的車位狀態也會根據網關的狀態進行更新，方便停車人員實時查看。
車輛的身份識別	車身粘貼RFID超高頻電子標簽，車輛經過停車場入口、出口處，進入超高頻天線的輻射磁場中，工業超高頻讀卡器會自動把電子標簽中車輛的識別信息讀取出來，發送給網關應用系統存儲以及匹配。
出入庫車輛抓拍	當車輛出入庫時，車身電子標簽被觸發，網關系統除了保存身份信息外，還需要啟動出入口處的AV攝像頭，對車輛進行拍照，用于以后車牌識別。
出入庫道閘自動開關	當車輛出入庫時，車身電子標簽被觸發，網關系統除了身份信息識別、車輛抓拍功能外，還要及時開啟道閘，等待車輛通過后，及時關閉道閘。
ETC收費系統	系統模擬車場出口的ETC收費站，收費站安裝有射頻讀卡器，當車輛進入ETC入口處射頻讀寫器的感應范圍時，讀卡器讀出車輛信息，與入庫的時間進行對比，根據計費標準自動扣除標簽中的費用，打開閘機，讓車輛駛出車庫。
客戶登錄預定車位	客戶預定車位時，需先輸入登錄賬戶密碼進入系統，然后長按車位區域進行預定操作。
客戶車位查詢	客戶端與系統網關通過UDP協議建立連接。系統網關是服務器，處于監聽狀態?？蛻舳艘坏┱?qǐng)求服務器，就與服務器建立了連接。兩者之間通過固定的幀格式交換數據，比如客戶端查詢車位狀態，申請某一個車位，取消某一個車位等。

六、教學資源
   智能停車場管理實訓系統覆蓋了微控制器接口技術、ZigBee無線傳感器網絡、Linux智能網關、以及Android監控終端四部分，提供了約二十個課時的實驗，從微控制器驅動傳感器信號采集、無線傳輸，到網關匯聚分析處理，再到Android監控終端的應用，一條線貫穿，讓學生在實驗中逐步領悟物聯網的體系結構，關鍵技術以及實現方式，培養學生動手解決問題的能力，激發學生的創造力。
另外，為方便用戶教學和學習，系統提供了一本使用手冊和一本實驗指導書。使用手冊主要介紹如何安全正確地操作這套系統，使其正常運轉，實現智能停車場的各項功能。實驗指導書詳細地介紹了系統的網絡結構，網絡參數，實驗?zāi)康?，?shí)驗原理，以及實驗步驟等。
1、基礎實驗?zāi)芰?br data-filtered="filtered" style="margin: 0px; padding: 0px;" />

名稱	實驗
無線傳感器網絡通信類實驗	IAR集成開發環境搭建實驗 車位檢測實驗 車位狀態指示燈控制實驗 閘機開關控制實驗 基于Z-Stack協議棧傳感節點透明傳輸程序的使用實驗
Linux智能網關實驗	Qt開發環境搭建實驗 基于Qt的車位檢測實驗 基于Qt的車位狀態指示燈控制實驗 基于Qt的閘機開關控制實驗 基于Qt的停車位WSN組網實驗 基于Qt的RFID射頻識別顯示實驗
Android智能終端實驗	網關與Android終端的TCP通信實驗 網關與Android終端的UDP通信實驗

2、創新實驗?zāi)芰?nbsp;

名稱	實驗
1. 基于QT的智能網關創新實驗	基于Qt的攝像頭圖像采集GUI界面顯示實驗 基于Qt的智能停車場GUI綜合實驗
2. 基于Android的智能終端創新實驗	基于Android的系統登錄驗證實驗 基于Android的車位預定實驗 基于Android的出庫導引實驗

3、科研實驗?zāi)芰?br data-filtered="filtered" style="margin: 0px; padding: 0px;" />    除了上述傳感控制設備、智能網關與智能終端的相關實驗外，系統還提供了科研開發類實驗。

名稱	實驗
1.無線傳感器網絡開發實驗	簡單的無線收發實驗 誤碼率測試實驗 頻譜分析實驗 Z-Stack 點對點通訊實驗 Z-Stack 星狀網通訊實驗 Z-Stack 樹狀網通訊實驗 Z-Stack MESH網通訊實驗 Z-Stack ZigBee PRO通訊實驗 基于Z-Stack2007協議棧的GenericApp實例的移植實驗 基于Z-Stack2007協議棧的無線數據傳輸實驗； 基于Z-Stack2007協議棧溫濕度節點與協調器的無線數據傳輸； 基于Z-Stack2007協議棧多傳感器節點與協調器無線數據傳輸； 基于Z-Stack2007協議棧的網絡拓?fù)涠ㄖ茖?shí)驗；
2.智能網關開發實驗	嵌入式Linux開發環境建立實驗： Uboot啟動代碼配置編譯實驗 Linux內核配置編譯實驗 Linux內核驅動開發實驗 Linux驅動接口測試實驗 Yaffs根文件系統的制作實驗 Qtopia2.2.0圖形系統編譯實驗 Qt-4.7.3程序庫的編譯實驗
