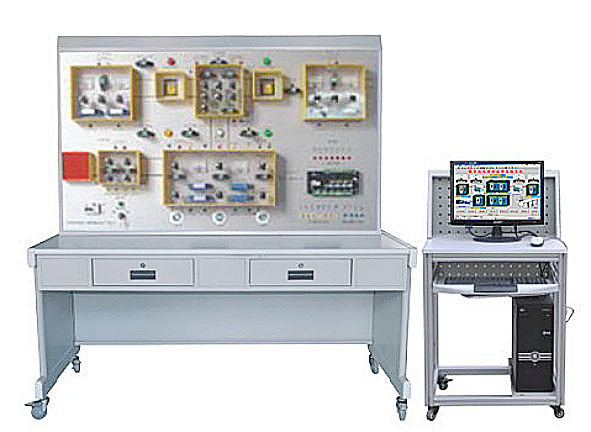

LG-L05型樓宇供配電監控系統實驗實訓裝置

LG-L05型 樓宇供配電監控系統實驗實訓裝置能讓學生進行樓宇供配電監控系統的元件、作用、組成和原理的認識實訓。能讓學生進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點,包含登錄,下載,安全管理等的設置操作。能讓學生進行樓宇雙電源明備用監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。能讓學生進行樓宇雙電源暗備用監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
LG-L05型 樓宇供配電監控系統實驗實訓裝置能讓學生進行樓宇低壓側供配電監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。能讓學生進行樓宇環網供電監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。本實驗實訓裝置能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。本實驗實訓裝置能讓學生通過網際組態軟件對系統進行二次開發和設計。
LG-L05型 樓宇供配電監控系統實驗實訓裝置能讓學生進行樓宇低壓側供配電監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。能讓學生進行樓宇環網供電監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。本實驗實訓裝置能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。本實驗實訓裝置能讓學生通過網際組態軟件對系統進行二次開發和設計。
一、技術指標
1.工作電壓:單相三線220V±5% 50Hz
2.整機容量:<200W
3.外型尺寸:150×70×180cm3
4.安全保護:具有漏電自動保護裝置和接地保護
5.故障設置:具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
6.系統恢復:具有軟件快速恢復功能
二、主要配置
1.供配電模擬系統 1套
2.DDC控制器 1臺
3.客戶端電腦 1臺
4.客戶端軟件 1套
5.供配電系統控制軟件 1套
6.低壓開關柜 1只
7.高壓開關柜 2只
8.電壓變送器 1套
9.電流變送器 1套
10.功率變送器 1只
11.頻率變送器 1只
12.故障設置模塊 1套
13.實訓桌 1套
14.電腦桌 1套
注:需另配LG-L型樓宇監控中心:
買多臺同一型號樓宇自控系統實驗實訓裝置,每臺同一型號樓宇自控系統實驗實訓裝置均需配一套LG-L型樓宇監控中心;
買多種不同型號的樓宇自控系統實驗實訓裝置各一臺,則可合用一套LG-L型樓宇監控中心。
三、實訓項目
第一實訓平臺:樓宇雙電源明備用監控系統
實訓一:按線路圖將各部分連線操作實訓;
實訓二:高壓室左右二路高壓供電中斷故障的模擬操作實訓;
實訓三:高壓室左右二路高壓短路故障的模擬操作實訓;
實訓四:變壓器室左右二路低壓短路故障的模擬操作實訓;
實訓五:左右供電中斷故障及短路故障的綜合模擬操作實訓;
實訓六:電腦界面的計時和復位操作操作實訓;
實訓七:手動狀態的遠程控制操作操作實訓;
實訓八:線路故障的判斷與處理實訓;
實訓九:操作錯誤的判斷與糾正實訓。
第二實訓平臺:樓宇雙電源暗備用監控系統
實訓十:按線路圖將各部分連線操作實訓;
實訓十一:供電中斷模擬操作實訓;
實訓十二:短路故障模擬操作實訓;
實訓十三:供電中斷模擬及短路故障模擬同時出現的操作實訓;
實訓十四:中間聯絡斷路器(DO5)故障模擬的操作實訓;
實訓十五:手動狀態時,面板或電腦界面各斷路器的手動通斷操作;
實訓十六:線路故障的判斷與處理操作;
實訓十七:操作錯誤的判斷與糾正操作。
第三實訓平臺:樓宇低壓側供配電監控系統
實訓十八:按線路圖將各部分連線操作實訓;
實訓十九:左、右低壓斷路器故障模擬操作實訓;
實訓二十:低壓斷路器故障狀態時,一、二、三級低壓斷路器故障操作實訓;
實訓二十一:低壓斷路器正常狀態時,一、二、三級低壓斷路器故障操作實訓;
實訓二十二:手動狀態時,面板或電腦界面各斷路器的手動通斷操作實訓;
實訓二十三:線路故障的判斷與處理;
實訓二十四:操作錯誤的判斷與糾正。
第四實訓平臺:樓宇環網供電監控系統
實訓二十五:按線路圖將各部分連線操作實訓;
實訓二十六:瞬時故障模擬操作實訓;
實訓二十七:edc依次永久故障模擬操作實訓;
實訓二十八:ba依次永久故障模擬操作實訓;
實訓二十九:環點開關對cde側的功能模擬操作實訓;
實訓三十:環點開關對ab側的功能模擬操作實訓;
實訓三十一:線路故障的判斷與處理實訓;
實訓三十二:操作錯誤的判斷與糾正實訓。
