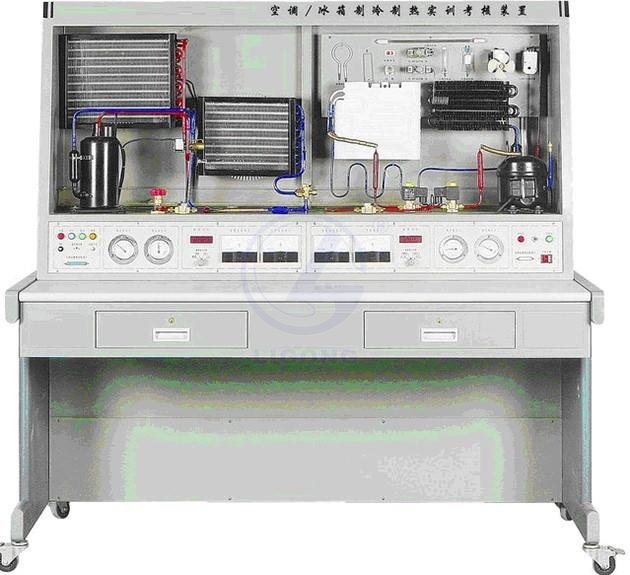

網絡型空調/冰箱制冷制熱實訓智能考核裝置
一、概述
網絡型空調/冰箱制冷制熱實訓智能考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求,以能力為本位、以就業為導向,緊密結合生產實際和職業崗位的技能要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工(初級、中級、高級)實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能,從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
網絡型空調/冰箱制冷制熱實訓智能考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工(初級、中級、高級)》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、特點
1、系統集模擬空調、模擬冰箱于一體,采用真實的制冷機組,滿足實際教學裝置配置了2套系統,空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
2、整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體,系統真實完整,結構清晰、緊湊
3、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理,可清楚的看到制冷循環系統結構及主要部件的實物,系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然;此外,管路中設有視液鏡可觀察制冷劑狀態;高壓管路為紅色部分,低壓管路為藍色部分
4、可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故。有利于開展技能鑒定、考核工作
三、技術參數
1、輸入電源:單相三線~220V±10% 50Hz
2、裝置容量:<1.2kVA
3、外形尺寸:1580mm×730mm×1700mm
4、制冷劑類型:空調 R22、冰箱600a
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
6、4寸彩色觸摸屏,無線控制,軟件可顯示在全室的每一臺在線排氣溫度,冷凝溫度,蒸發實時溫度,回溫度
四、裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
1、電源、儀表控制屏:控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板,為實訓提供交流電源、各種測試儀表及實訓器件等。
2、交流電源控制單元:單相三線制220V交流電源供電,交流電壓表2只 測量范圍0~250V,用于監測電網電壓,交流電流表2只測量范圍分別為0~5A、0~10A,用于觀測系統啟動電流及監測系統正常工作電流,漏電保護器控制控制屏總電源,控制屏的供電由鑰匙開關控制
3、制冷系統壓力檢測單元:提供4只真空壓力表,測量范圍分別為-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于測量空調、冰箱系統高、低壓側壓力
4、溫度檢測單元:提供三位半數字溫度表2只,用波段開關切換,顯示不同點的溫度變化情況
5、電流型漏電保護裝置1套:對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護。
6、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造形美觀大方;設有兩個大抽屜,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定,有利于實訓室的布局。
7、實訓箱:故障板提供模擬空調與模擬冰箱故障箱各1個,提供常見的故障設置點,用來模擬系統的故障;設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、冰箱模擬故障開關量,滿足多點故障設置要求。
8智能控制模塊:
4寸彩色觸摸屏,無線控制,軟件可顯示在全室的每一臺在線排氣溫度,冷凝溫度,蒸發實時溫度,回溫度,可根據溫度的變化不判斷實驗臺的故障位置,屏上可顯示如下內容:
教師端:可通過通過主服務器連接多達124臺的學生電腦,監控學生實驗臺的網絡數據,如溫度:全室的124臺空調的的各種主要溫度,空調機的工作狀態,,節流系統的開度.當發現任意一臺工作不正常時, 教師可通過老師電腦軟件直接修改、控制其中任何一臺學生實驗臺的工作狀態,而使空調恢復正常。
學生端:可通過學生電腦,監控學生本機實驗臺的網絡數據,如溫度:臺空調的的各種主要溫度,空調機的工作狀態,,節流系統的開度.
學生可通過軟件上的給出模擬溫度,使空調在各種溫度狀態下的工作數據,為以后的實際中的維修,設計積累數據
1)、智能控制模塊:制模塊:由控制系統、傳感器、被控制裝置三部分組成。可對本公司的任意一款制冷實訓裝置進行升級改造,
2)、能在線控制系統的溫度,讀取機組在*佳溫度系統制冷冷媒的流量開度數,調整制冷機組的過熱度,過冷度。該文本顯示界面的左側,以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能:
3)、技術參數:
工作電源:單相三線 220V±5% 50Hz
制冷劑:F22/R410/R32
模塊外形尺寸:200×300×60mm
環境溫度:-30℃ ~40 ℃
相對濕度:<85%
4)、功能:

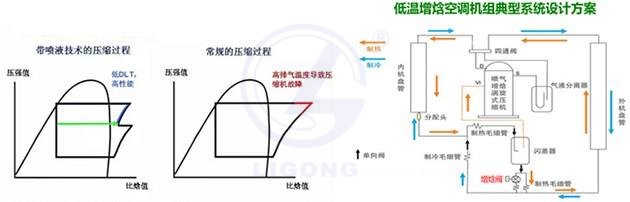

a、噴液量:根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,。通用各種不同機型,可避免高溫排氣溫度導致的壓縮機故障,有效擴展壓縮機的正常運行范圍
b、.補氣噴氣增焓功能,能確保-30強勁工作,普通空調通過增焓配件可達低溫室高效制熱功
c、關鍵參數可開放設置,便于調節實驗時的調節練習.,適用于低溫及高溫工況壓縮機,根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,關鍵參數可開放設置。通用各種不同機型,可避免高溫排氣溫度導致的壓縮機故障,有效擴展壓縮機的正常運行范圍
d、通過自動調節提高冷媒流量,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。采用雙向電子控制系統,可實現雙向熱泵功能、冷庫控制,空用制冷機組,變頻機組、中央空調機組的的節能控制和流量自動調整。
e、在蒸發器不同壓力下,實現壓縮機在不同制冷量的測試,具有壓縮機過冷/過熱自動調節
5、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法,操作調節方式,技術參數調整,適用于低溫及高溫工況壓縮機,根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,關鍵參數可開放設置。通用各種不同機型,可避免高溫排氣溫度導致的壓縮機故障,有效擴展壓縮機的正常運行范圍
4)、軟件系統特點
a、4路實時溫度顯示:控制器同時檢測系統的制冷多點溫度,來控制機組過冷/過熱度。
2)、閥的開度實時顯示:控制對象為*大500P開度設定??勺孕兄评湎到y(tǒng)制冷劑流量設定*小開度。
b、24路參數控制參數設置:控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整,以適應制冷/熱泵/冷庫/水機等設備。
c、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
d、6路用戶模擬環境數據入設定如:在調試中通過軟件模擬設定,可模擬制冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
e、多達8路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
f、過冷/熱度控制范圍:2-15攝氏度??勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
g、制冷劑:適應R134A\R22\R410A等其它冷媒。
h、 曲線顯示界面
5)、手動設定
A)溫度和開度可顯示查詢/設置:控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B)調節功能:在機組開發和調試階段,可以通過控制器手動調節功能,取得有效的試驗數據。
C)數碼管顯示器在線顯示開度和溫度以及故障代碼。
D)數碼管顯示器在線顯示開度和溫度以及故障代碼
五、熱泵型分體空調模擬故障設置說明
六、直冷/間冷式電冰箱模擬故障設置說明
八、實訓項目
1、初級技工基本技能實訓
制冷系統專用工具的基本操作
制冷系統管件焊接
制冷系統的檢漏
制冷系統的抽真空與充注制冷劑
2、中級技能實訓(設計、安裝、調試及檢修)
空調系統調試
直冷電冰箱系統調試
間冷電冰箱系統調試
冰箱制冷系統故障
空調制冷系統故障
電冰箱檢測與故障分析
空調檢測與故障
網絡型空調/冰箱制冷制熱實訓智能考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求,以能力為本位、以就業為導向,緊密結合生產實際和職業崗位的技能要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工(初級、中級、高級)實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能,從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
網絡型空調/冰箱制冷制熱實訓智能考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工(初級、中級、高級)》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、特點
1、系統集模擬空調、模擬冰箱于一體,采用真實的制冷機組,滿足實際教學裝置配置了2套系統,空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
2、整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體,系統真實完整,結構清晰、緊湊
3、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理,可清楚的看到制冷循環系統結構及主要部件的實物,系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然;此外,管路中設有視液鏡可觀察制冷劑狀態;高壓管路為紅色部分,低壓管路為藍色部分
4、可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故。有利于開展技能鑒定、考核工作
三、技術參數
1、輸入電源:單相三線~220V±10% 50Hz
2、裝置容量:<1.2kVA
3、外形尺寸:1580mm×730mm×1700mm
4、制冷劑類型:空調 R22、冰箱600a
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
6、4寸彩色觸摸屏,無線控制,軟件可顯示在全室的每一臺在線排氣溫度,冷凝溫度,蒸發實時溫度,回溫度
四、裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
1、電源、儀表控制屏:控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板,為實訓提供交流電源、各種測試儀表及實訓器件等。
2、交流電源控制單元:單相三線制220V交流電源供電,交流電壓表2只 測量范圍0~250V,用于監測電網電壓,交流電流表2只測量范圍分別為0~5A、0~10A,用于觀測系統啟動電流及監測系統正常工作電流,漏電保護器控制控制屏總電源,控制屏的供電由鑰匙開關控制
3、制冷系統壓力檢測單元:提供4只真空壓力表,測量范圍分別為-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于測量空調、冰箱系統高、低壓側壓力
4、溫度檢測單元:提供三位半數字溫度表2只,用波段開關切換,顯示不同點的溫度變化情況
5、電流型漏電保護裝置1套:對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護。
6、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造形美觀大方;設有兩個大抽屜,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定,有利于實訓室的布局。
7、實訓箱:故障板提供模擬空調與模擬冰箱故障箱各1個,提供常見的故障設置點,用來模擬系統的故障;設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、冰箱模擬故障開關量,滿足多點故障設置要求。
8智能控制模塊:
4寸彩色觸摸屏,無線控制,軟件可顯示在全室的每一臺在線排氣溫度,冷凝溫度,蒸發實時溫度,回溫度,可根據溫度的變化不判斷實驗臺的故障位置,屏上可顯示如下內容:
教師端:可通過通過主服務器連接多達124臺的學生電腦,監控學生實驗臺的網絡數據,如溫度:全室的124臺空調的的各種主要溫度,空調機的工作狀態,,節流系統的開度.當發現任意一臺工作不正常時, 教師可通過老師電腦軟件直接修改、控制其中任何一臺學生實驗臺的工作狀態,而使空調恢復正常。
學生端:可通過學生電腦,監控學生本機實驗臺的網絡數據,如溫度:臺空調的的各種主要溫度,空調機的工作狀態,,節流系統的開度.
學生可通過軟件上的給出模擬溫度,使空調在各種溫度狀態下的工作數據,為以后的實際中的維修,設計積累數據
1)、智能控制模塊:制模塊:由控制系統、傳感器、被控制裝置三部分組成。可對本公司的任意一款制冷實訓裝置進行升級改造,
2)、能在線控制系統的溫度,讀取機組在*佳溫度系統制冷冷媒的流量開度數,調整制冷機組的過熱度,過冷度。該文本顯示界面的左側,以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能:
3)、技術參數:
工作電源:單相三線 220V±5% 50Hz
制冷劑:F22/R410/R32
模塊外形尺寸:200×300×60mm
環境溫度:-30℃ ~40 ℃
相對濕度:<85%
4)、功能:
a、噴液量:根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,。通用各種不同機型,可避免高溫排氣溫度導致的壓縮機故障,有效擴展壓縮機的正常運行范圍
b、.補氣噴氣增焓功能,能確保-30強勁工作,普通空調通過增焓配件可達低溫室高效制熱功
c、關鍵參數可開放設置,便于調節實驗時的調節練習.,適用于低溫及高溫工況壓縮機,根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,關鍵參數可開放設置。通用各種不同機型,可避免高溫排氣溫度導致的壓縮機故障,有效擴展壓縮機的正常運行范圍
d、通過自動調節提高冷媒流量,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。采用雙向電子控制系統,可實現雙向熱泵功能、冷庫控制,空用制冷機組,變頻機組、中央空調機組的的節能控制和流量自動調整。
e、在蒸發器不同壓力下,實現壓縮機在不同制冷量的測試,具有壓縮機過冷/過熱自動調節
5、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法,操作調節方式,技術參數調整,適用于低溫及高溫工況壓縮機,根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,關鍵參數可開放設置。通用各種不同機型,可避免高溫排氣溫度導致的壓縮機故障,有效擴展壓縮機的正常運行范圍
4)、軟件系統特點
a、4路實時溫度顯示:控制器同時檢測系統的制冷多點溫度,來控制機組過冷/過熱度。
2)、閥的開度實時顯示:控制對象為*大500P開度設定??勺孕兄评湎到y(tǒng)制冷劑流量設定*小開度。
b、24路參數控制參數設置:控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整,以適應制冷/熱泵/冷庫/水機等設備。
c、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
d、6路用戶模擬環境數據入設定如:在調試中通過軟件模擬設定,可模擬制冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
e、多達8路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
f、過冷/熱度控制范圍:2-15攝氏度??勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
g、制冷劑:適應R134A\R22\R410A等其它冷媒。
h、 曲線顯示界面
5)、手動設定
A)溫度和開度可顯示查詢/設置:控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B)調節功能:在機組開發和調試階段,可以通過控制器手動調節功能,取得有效的試驗數據。
C)數碼管顯示器在線顯示開度和溫度以及故障代碼。
D)數碼管顯示器在線顯示開度和溫度以及故障代碼
五、熱泵型分體空調模擬故障設置說明
| 編號 | 故障模擬說明 | 故障現象 |
| K1 | 變壓器T原邊開路 | 電腦板不得電,整機不工作 |
| K2 | 變壓器T副邊開路 | 電腦板不得電,整機不工作 |
| K3 | 橋堆開路 | 電腦板不得電,整機不工作 |
| K4 | 7805集成穩壓塊開路 | 無+5V直流電源輸出,整機不工作 |
| K5 | 室內環境溫度傳感器開路 | 運行指示燈閃爍 |
| K6 | 室內環境溫度傳感器短路 | 運行指示燈閃爍 |
| K7 | 室內管溫溫度傳感器開路 | 定時指示燈閃爍 |
| K8 | 室內管溫溫度傳感器短路 | 定時指示燈閃爍 |
| K9 | f1啟動電容開路 | 電機無法啟動,電機不工作 |
| K10 | f1運行繞組開路 | 電機無法啟動,電機不工作 |
| K11 | 四通閥YV線圈開路 | 四通閥不工作,制熱工況時不起作用 |
| K12 | 保護繼電器SAT開路 | 壓縮機不能工作 |
| K13 | 壓縮機啟動繞組CS開路 | 壓縮機不能工作,啟動電流很大 |
| K14 | 壓縮機運行繞組CM開路 | 壓縮機不能工作,啟動電流很大 |
| K15 | 蜂鳴器BUZZ線圈開路 | 蜂鳴器不響,遙控起作用 |
| K16 | 繼電器RLY5線圈開路 | 模擬室內調速時,高檔風速不起作用 |
| K17 | 繼電器RLY4線圈開路 | 模擬室內調速時,中檔風速不起作用 |
| K18 | 繼電器RLY3線圈開路 | 模擬室內調速時,底檔風速不起作用 |
| K19 | 繼電器RLY2線圈開路 | 四通閥閥體不動作 |
| K20 | 繼電器RLY1線圈開路 | 壓縮機不工作 |
| K21 | 紅外接收管電源端開路 | 遙控不起作用 |
| 編號 | 故障模擬說明 | 故障現象 |
| K1 | 復合門開關S2開路 | 間冷模式下風扇電機不轉 |
| K2 | 復合門開關S2短路 | 間冷模式下模擬門開關開關時,風扇電機不停機 |
| K3 | 風扇電機繞阻開路 | 風扇電機不轉 |
| K4 | WPF溫控器L-C兩端開路 | 間冷模式下門燈亮,壓縮機不工作 |
| K5 | 時間繼電器BW-BK兩端開路 | 間冷模式下門燈亮,壓縮機不工作 |
| K6 | 時間繼電器BW-BK兩端開路 | 間冷模式下工作8小時后,化霜壓縮機不停機 |
| K7 | 化霜溫控器開路 | 間冷模式下化霜時,化霜保險絲熔斷 |
| K8 | 化霜電熱管開路 | 間冷模式下化霜狀態下,化霜不起作用 |
| K9 | 門燈開路S1 | 門燈不亮 |
| K10 | 復合門開關S1開路 | 門燈不亮 |
| K11 | 復合門開關S1短路 | 模擬門開關開關時, 門燈常亮 |
| K12 | 保護繼電器開路 | 壓縮機無法啟動,無電流顯示 |
| K13 | 壓縮機啟動繞阻CS開路 | 壓縮機無法啟動,電流較大(壓縮機工作電流5~10倍) |
| K14 | 壓縮機運行繞阻CM開路 | 壓縮機無法啟動,電流較大(壓縮機工作電流5~10倍) |
| K15 | PTC啟動器開路 | 壓縮機無法啟動,電流較大(壓縮機工作電流5~10倍) |
| K16 | WDF溫控器H-L兩端開路 | 直冷模式下門燈亮,壓縮機不工作 |
| K17 | 系統臟堵 | 運行狀態下,低壓側壓力表顯示負壓值 |
| K18 | 系統冰堵 |
1、初級技工基本技能實訓
制冷系統專用工具的基本操作
制冷系統管件焊接
制冷系統的檢漏
制冷系統的抽真空與充注制冷劑
2、中級技能實訓(設計、安裝、調試及檢修)
空調系統調試
直冷電冰箱系統調試
間冷電冰箱系統調試
冰箱制冷系統故障
空調制冷系統故障
電冰箱檢測與故障分析
空調檢測與故障
