氨制冷氨泵控制與維護實訓考核裝置

產品名稱：氨制冷氨泵控制與維護實訓考核裝置

產品型號：兩路、三路、六路

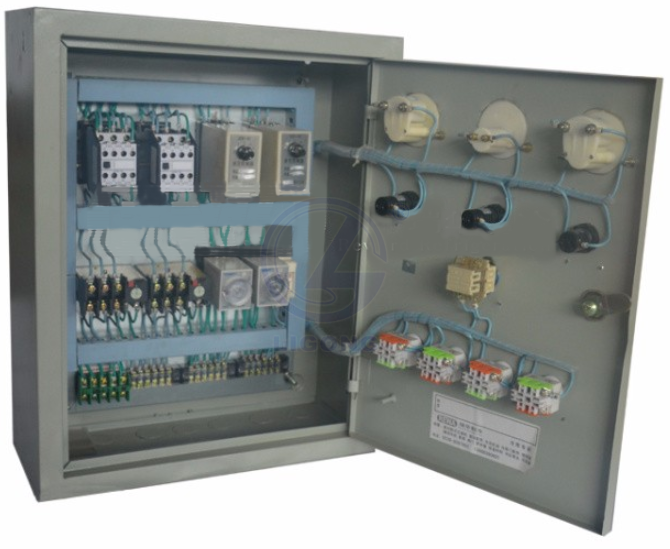

氨泵回路控制箱系冷庫氨泵回路自控元件的集中控制箱，它與液面計、電磁閥、壓差繼電器等自控元件配合，能自動向氨貯存罐補給氨液，能自動保證氨泵正常啟動和運轉。對氨泵和壓縮機的危險運行狀態自動報警。
本控制箱結構簡單、造型美觀大方，動作可靠、維修方便，適用于冷庫自動控制。
●外形結構
本控制箱采用鐵板結構。
●控制原理
接通電源，當貯液罐氨液至下液面時，液面計UQK6.7觸點閉合，使電磁閥F開啟，向貯液罐供液，此時供液燈黃燈亮，氨泵接觸器1C、2C均無法起動。
當供液至上液面時，液面計6.7觸點斷開，電磁閥F關閉，停止供液，此時黃燈滅，紅燈亮，表示液面正常。為起動氨泵作好準備。若分別按動I泵或II泵起動按鈕，其接觸器1C（2C）分別閉合，氨泵起動，同時電流表中均有電流指示。監視氨泵工作情況，若需液位正常時氨泵自動起動，要將控制箱內5-7點（I泵）和5-13點（II泵）連按即可，若欲使氨泵停止可按動I泵停止或II泵停止按鈕。
壓差繼電器無壓差，若氨泵啟動運行6-8秒后，壓差仍建立不起來，此時延時繼電器JS動作，氨泵立即停止運轉，避免燒毀。此時DL發出聲光報警，表示無壓差，工作人員應立即排除故障，若需解除報警，則按動和泵相關的報警解除扭。故障排除后需重新起動。
當液面上升和下降時，微安表應始終動作，否則說明浮球卡死或線圈斷路、短路，應及時修理
基本參數

產品認證：	ISO9001
額定電流：	100（A）
額定電壓：	380（V）
工作電壓：	110V
結構形式：	柜式
控制方式：	變頻器啟動控制
售后服務：	三年保修
外殼材質：	不銹鋼
外形尺寸：	100 HP
溫度范圍：	100 米
殼體防護等級：	IP40
品牌：	理工偉業
型號：	KAL
短路關合電流：	10（KA）
所在地區：	北京
