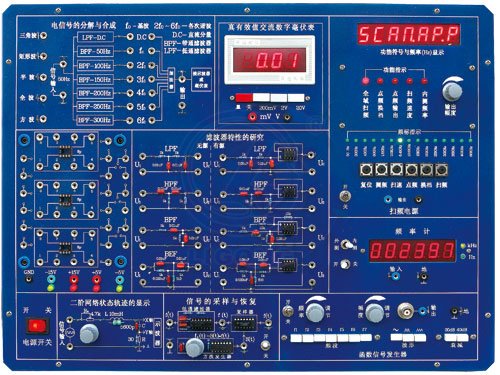

信號與系統實驗箱C型

一、產品概述
信號與系統實驗箱C型專為“信號與系統”這門課程而配套設計的，它集階躍信號源、實驗?zāi)K等于一體，結構緊湊，性能穩定可靠，是各院校實驗室建設的理想產品。

二、系統組成
掃頻電源：采用可編程器件ispLSI1032和單片機AT89C51設計而成，提供15Hz～50kHz，幅度0～18VP－P連續可調的正弦波。
函數信號發生器：輸出正弦波、三角波、矩形波,頻率范圍2Hz～2MHz分檔連續可調，1Hz～10MHz數字頻率計指示，幅度0～15VP-P連續可調，帶有20dB和40dB衰減輸出。
六位數顯頻率計：測量范圍1Hz～10MHz，可顯示信號源的輸出頻率及外測輸入信號的頻率。
數字式真有效值交流毫伏表：測量范圍：0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，基本測量精度±0.5%±2個字。
50Hz非正弦多波形信號發生器：提供半波、全波、方波、矩形波、三角波。
直流穩壓電源：±15V/0.5A；±5V/0.5A共四路，每路均有短路保護自動恢復功能。
自由布線區：以便自由組合實驗線路進行實驗，設有可裝、卸固定線路實驗小板的插座四只，配有“二階網絡函數的模擬”、“八階巴特沃斯濾波器”實驗板各一塊，可采用固定線路或靈活組合進行實驗，提高實驗效果。
三、實驗項目
    實驗項目同“A型”完成一樣，其中實驗項目第一部分“1”、“6”用自由組合實驗線路實現。
四、儀器配置
    1.20M雙蹤示波器（必配，用戶自配）
    2.計算機（選配，用戶自配）
