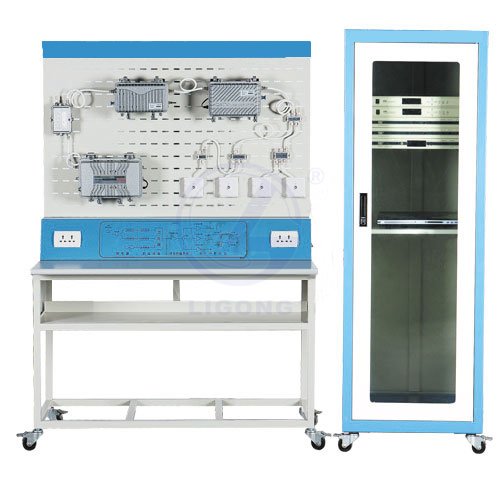

衛星有線電視系統實訓裝置

一、系統概述
衛星有線電視系統實訓裝置系統由室外接收部分、信號處理與調制部分、有線電視放大與分配三部分組成。
衛星有線電視系統實訓裝置系統設備全部采用工程使用產品，能進行衛星電視、有線電視等控制系統操作實訓和演示、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實訓。本系統的設計結合實訓室的情況，進行實際應用位置的設計安裝。

二、技術指標
系統工作電壓：單相三線～220V±5% 50Hz
安全保護：具有漏電自動保護裝置
三、主要設備組成
室外接收部分：由衛星天線、高頻頭、饋源等組成；
信號處理與調制部分：由工程型衛星接收機、調制器、混合器、DVD等組成；
有線電視部分：由60V供電器、雙向干線放大器、單向干線放大器、樓棟放大器、分配器、分支器、用戶盒等組成；
測試儀器：場強儀
注：電視機由用戶配置
四、實訓內容
衛星有線電視系統接收基礎知識
衛星接收器材認識與操作
衛星接收輔助器材
有線電視器材認識與操作
天饋角度的計算
干線電平的分配與計算
設計并安裝一個簡易應用系統
