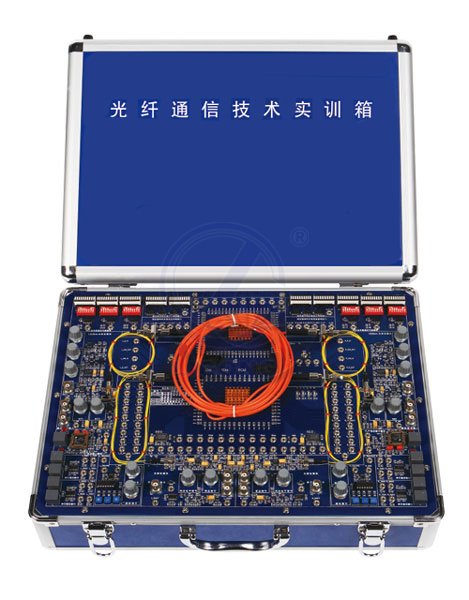

光纖通信技術實訓箱

光纖通信技術實訓箱是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求而研發的產品。適合高職院校、職業學校的通信專業或其他相關專業的《光纖通信技術》的實訓教學。也適合技工學校、職業培訓學校、職教中心等通信專業《光纖通信》課程的培訓。

一、系統特點
采用對稱模塊化雙光端機設計，各模塊既可單獨做基本原理實訓又可靈活組合做綜合實訓
每個光端機自帶數字信號源和終端顯示模塊，無示波器也可觀測現象與結果
包含雙三路固定速率時分復用模塊
包含雙四路固定速率時分復用模塊
采用高可靠性的接插件，靈活搭線，性能穩定
二、實訓項目
（一）光纖通信基本原理實訓
雙光纖通信傳輸認識與演示
激光器P-I特性曲線測量
自動功率控制(APC)原理
光器件損壞、無光檢測報警
光端機平均發送光功率和消光比的測試
光接收機電路原理
光端機接收靈敏度和動態范圍的測試
數字信號電—光、光—電傳輸
模擬信號電—光、光—電傳輸
光纖通信線路碼
固定速度時分復用
固定速率時分復用/解復用
變速率時分復用
變速率時分復用/解復用
PCM編譯碼
（二）光纖通信綜合實訓
電話語音光傳輸
圖像光傳輸
波分復用(WDM)光纖通信
圖像、聲音單/雙光纖傳輸
計算機自環光纖通信
二～八臺計算機單/雙光纖全雙工通信傳輸
多路數據+1路圖像(或語音)單/雙光纖傳輸
多路數據全雙工單/雙光纖傳輸
（三）光無源器件測試（選配）
光纖活動連接器參數測量
光分路器參數測量
光波分復用器參數測量
光纖傳輸特性測量
光功率計的使用
三、儀器配置
用戶必配：20M雙蹤示波器、光功率計
用戶選配：計算機、可調光衰減器、1310nm、1550nm光分路器、模擬攝像頭、視頻卡等
