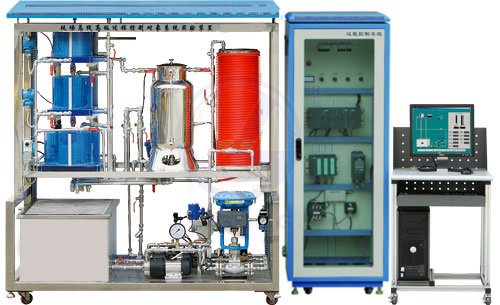

一、系統結構
    “現場總線高級過程控制對象系統實驗裝置”與“高級過程控制對象系統實驗裝置”的結構大致相同(具體請參閱“高級過程控制對象系統實驗裝置”的說明部分)，它們的不同之處有：
下水箱的壓力傳感器采用SIEMENS帶PROFIBUS-PA通訊接口的壓力傳感器，SIEMENS帶PROFIBUS-PA通訊接口的壓力傳感器通過總線供電，不需要另外接工作電源。
調節閥支路的流量檢測采用SIEMENS帶PROFIBUS-PA通訊接口的檢測和變送一體的電磁式流量計。
調節閥采用SIEMENS帶PROFIBUS-PA通訊接口的氣動調節閥，用來進行回路流量的調節。它具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。由CPU直接發送的數字信號控制閥門的開度，本氣動調節閥自動進行零點校正，使用和校正都非常方便。
變頻器采用SIEMENS帶PROFIBUS-DP通訊接口模塊的變頻器，其輸入電壓為單相AC220V，輸出為三相AC220V。
空氣壓縮機采用具有無油靜音，氣量自動調節系統的空壓機，用于給氣動調節閥提供氣源。
二、系統特點
本套實驗裝置既包含了各種常規的檢測裝置，又包含了SIEMENS PA接口的總線檢測裝置；
被控參數全面，涵蓋了連續性工業生產過程中的液位、壓力、流量及溫度等典型參數；
真實性、直觀性、綜合性強，控制對象組件全部來源于工業現場；
執行器中既有氣動調節閥，又有變頻器、可控硅移相調壓裝置。調節系統除了有設定值的階躍擾動外，還可以通過對象中的電磁閥和手動操作閥制造各種擾動；
一個被調參數可在不同的動力源、不同的執行器和不同的工藝管路下演變成多種調節回路，以利于討論、比較各種調節方案的優劣；
系統設計時考慮到兩個信號在本對象中存在著相互耦合，二者同時需要對原獨立調節系統的被調參數進行整定，或進行解耦實驗，以符合工業實際的性能要求；
能進行單變量到多變量控制系統及復雜過程控制系統實驗；
可構成從現場檢測到上位機監控檢測之間的全數字通道。
